Van cổng điều khiển điện inox 304/316 DN50–DN600

Van cổng điều khiển điện inox 304/316 là thiết bị đóng mở tự động dùng bộ truyền động điện để nâng hoặc hạ cánh van trên đường ống. Khi mở hoàn toàn, cửa van rút khỏi tiết diện dòng chảy, phù hợp với các tuyến nước, khí, hơi, hóa chất và xử lý nước cần lưu lượng lớn, tổn thất áp thấp.

Van có thể sử dụng thân, cánh và trục inox 304 hoặc 316/316L, kết nối mặt bích, kích thước phổ biến DN50–DN600, cấp áp lực tùy model như PN10, PN16 hoặc PN40. Actuator có thể dùng nguồn 24VDC, 220VAC hoặc 380VAC, kết hợp công tắc hành trình, tín hiệu phản hồi và PLC/BMS để điều khiển từ xa. Toàn Á hỗ trợ chọn DN, PN, vật liệu, điện áp và cấu hình actuator theo từng dự án.

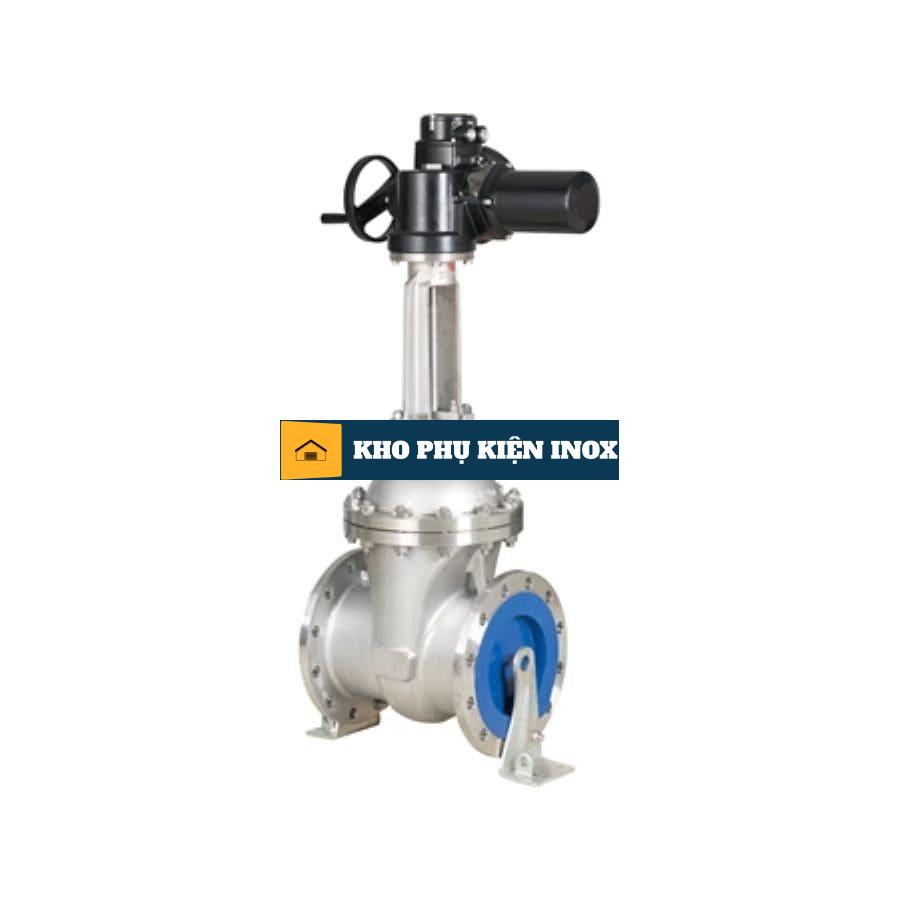

Xem ảnh van cổng inox gắn actuator điện

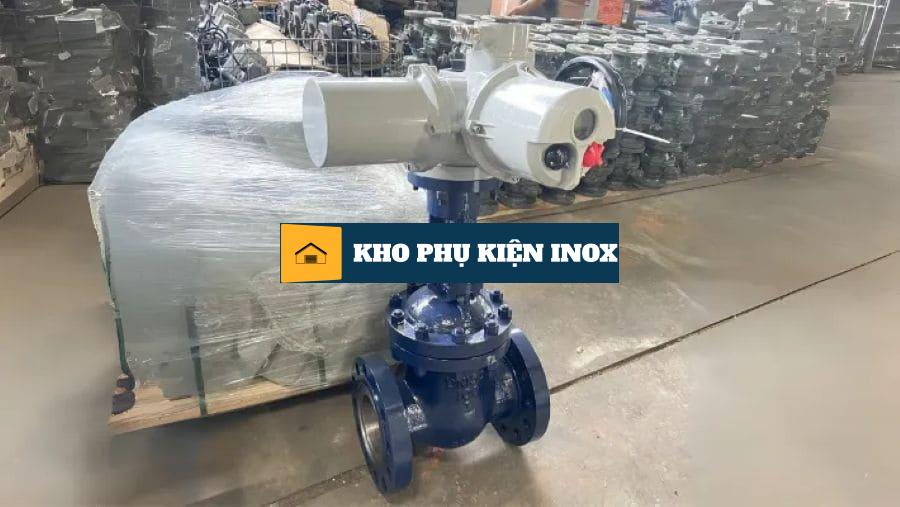

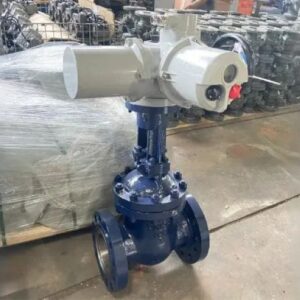

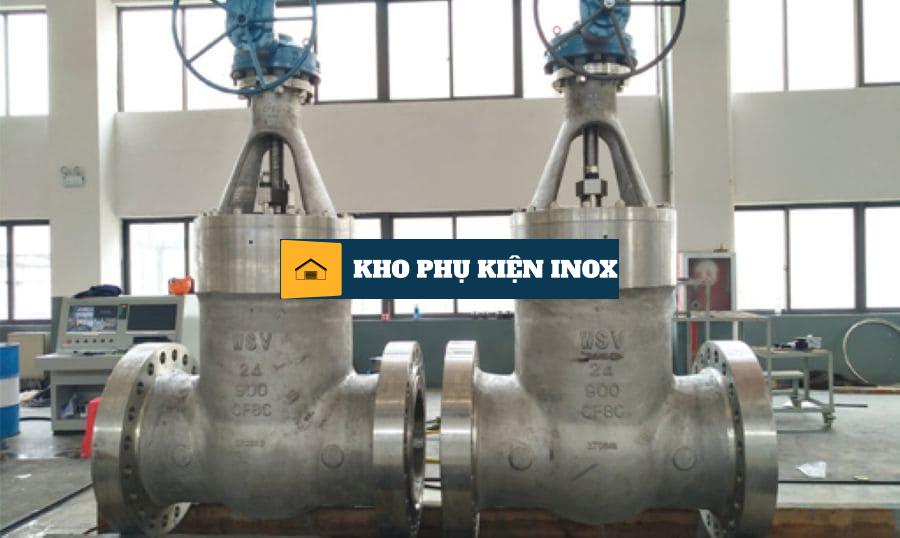

Van cổng điều khiển điện inox 304/316 công nghiệp

Van cổng điều khiển điện inox hoạt động ra sao?

Van cổng điều khiển điện là loại van dùng cơ cấu nâng hạ thay vì xoay bi hoặc xoay đĩa. Actuator điện truyền mô-men qua hộp giảm tốc và trục van, từ đó đưa cánh van lên hoặc xuống.

• Cánh van nâng lên: dòng chảy được mở.

• Cánh van hạ xuống: dòng chảy bị chặn.

• Khi mở hoàn toàn: cánh van gần như rút khỏi tiết diện dòng chảy.

• Khi đóng hoàn toàn: cánh van ép vào vị trí làm kín.

Cấu tạo này khiến van cổng phù hợp với nhiệm vụ đóng hoặc mở cách ly, không phù hợp để điều tiết liên tục ở vị trí mở một phần. Nếu dùng van cổng để điều tiết, cánh van có thể chịu rung, xói mòn và nhanh hư gioăng.

Đây là điểm khác biệt quan trọng giữa van cổng điện và van bướm điện. Van bướm thường gọn, nhẹ, đóng mở nhanh; van cổng phù hợp hơn với tuyến ống cần tiết diện dòng chảy lớn và trạng thái mở hoàn toàn trong thời gian dài.

Tìm hiểu thêm các sản phẩm:

• Van bi điều khiển điện inox 304/316
• Van bi điều khiển khí nén inox 304/316
• Van Chặn Inox 304/316 – Van ngắt dòng DN15–DN300
• Mặt bích mù inox 304/316 PN10/PN16/PN40 DN15–DN600
• Van bướm khí nén inox vi sinh clamp DN25–DN100

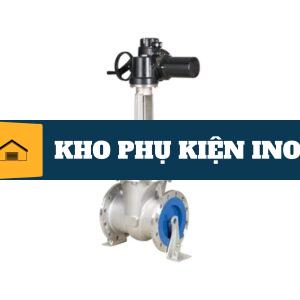

Xem ảnh van inox actuator điện kết nối mặt bích

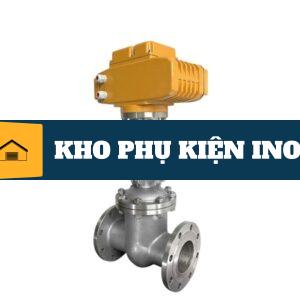

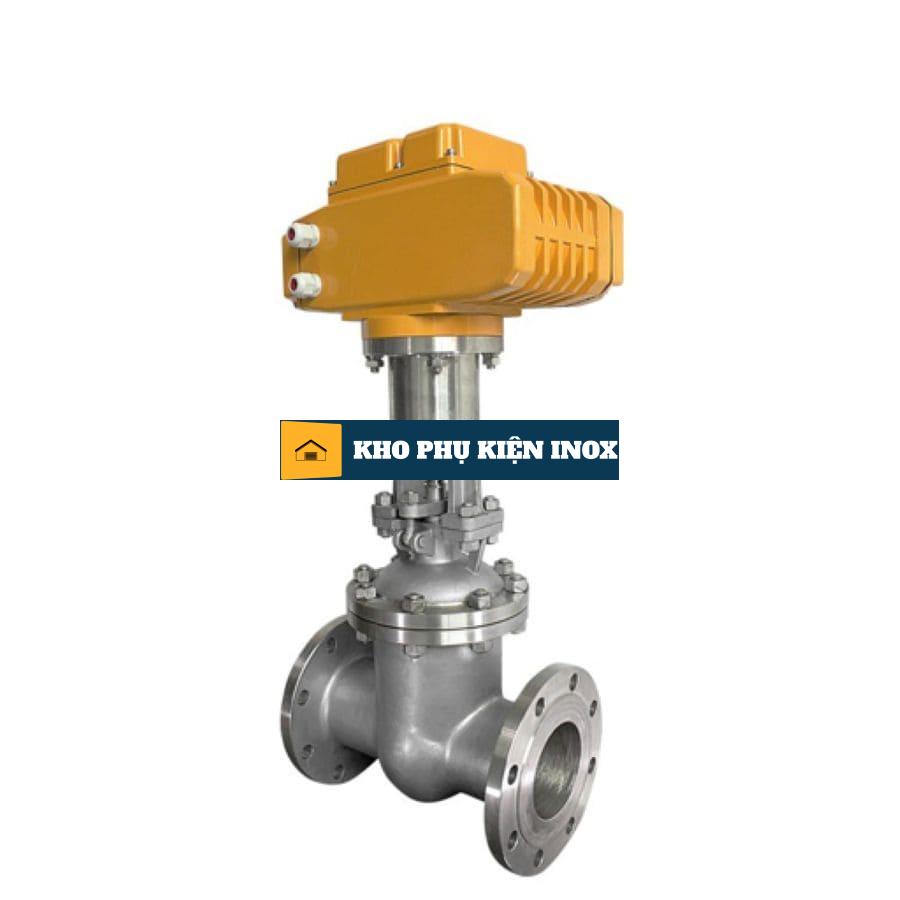

Van cổng điện inox 304/316 kết nối mặt bích PN16

Cấu tạo riêng của van cổng điện

Thân van inox

Thân van chứa toàn bộ cơ cấu cổng, trục và bộ phận làm kín. Vật liệu có thể là inox 304, 316 hoặc 316L tùy môi chất.

• Inox 304: dùng cho nước, khí, hơi và hóa chất nhẹ.

• Inox 316/316L: phù hợp hơn với môi trường chứa clorua, muối, hóa chất hoặc yêu cầu chống ăn mòn cao.

Cánh van

Cánh van dạng nêm hoặc cổng phẳng, di chuyển theo phương thẳng đứng. Khi chọn sản phẩm, cần kiểm tra:

• Vật liệu cánh.

• Kiểu cánh nêm.

• Vật liệu bề mặt làm kín.

• Khả năng chịu áp và nhiệt.

• Tính tương thích với môi chất.

Trục van

Trục truyền lực từ actuator tới cánh van. Có hai cách bố trí phổ biến:

• Ty nổi: trục nâng lên/hạ xuống cùng cánh van, dễ quan sát trạng thái.

• Ty chìm: trục quay tại vị trí cố định, chiều cao tổng thể nhỏ hơn.

Bộ truyền động điện

Actuator điện gồm động cơ, hộp giảm tốc, công tắc hành trình, mô-men giới hạn và mạch điều khiển. Tùy cấu hình, actuator có thể được trang bị:

• Tay quay khẩn.

• Màn hình chỉ thị vị trí.

• Công tắc giới hạn.

• Tín hiệu phản hồi.

• Bộ điều khiển tại chỗ.

• Kết nối PLC/BMS.

• Chức năng bảo vệ quá tải.

Xem ảnh van cổng inox điều khiển điện DN công nghiệp

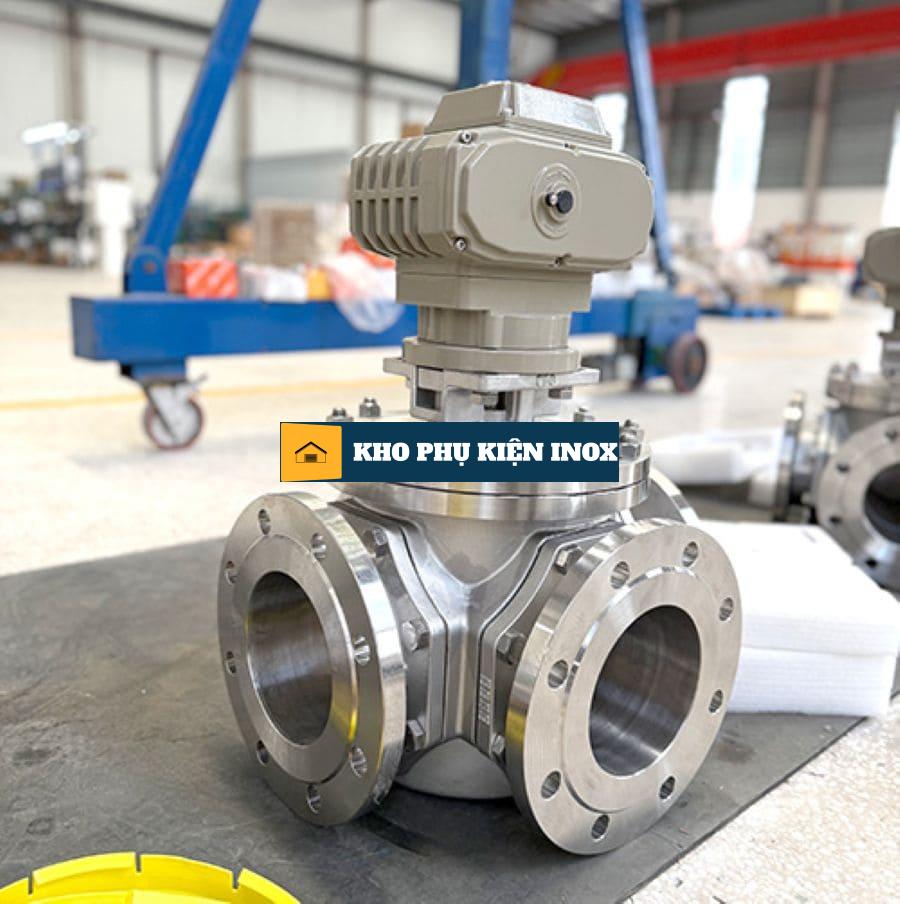

Van cổng inox điều khiển điện DN50 đến DN300 có tay quay khẩn

Thông số kỹ thuật tham khảo

Thông số cuối cùng phải đối chiếu theo model cụ thể. Không nên suy đoán cấp áp lực chỉ từ vật liệu inox hoặc đường kính DN.

Khi nào nên chọn van cổng điện?

Tuyến ống có đường kính lớn

Van cổng điện phù hợp với các tuyến DN100, DN150, DN200, DN300 trở lên, nơi việc đóng mở thủ công bằng vô lăng mất nhiều thời gian và cần lực lớn.

Cần cách ly hoàn toàn

Van cổng thường được lắp ở:

• Đầu vào và đầu ra trạm bơm.

• Tuyến cấp nước chính.

• Tuyến phân phối khu vực.

• Đường ống vào bể chứa.

• Nhánh bảo trì thiết bị.

• Tuyến hóa chất hoặc xử lý nước.

Cần điều khiển từ xa

Actuator điện cho phép vận hành van từ tủ điều khiển, phòng vận hành hoặc trung tâm giám sát. Đây là lựa chọn phù hợp khi van đặt ở vị trí cao, xa, nguy hiểm hoặc khó tiếp cận.

Muốn giảm tổn thất khi mở hoàn toàn

Khi cánh van rút khỏi dòng chảy, tiết diện thông thường gần với tiết diện đường ống. Vì vậy, van cổng phù hợp với tuyến cần lưu lượng lớn và vận hành ổn định ở trạng thái mở hoàn toàn.

Van cổng điều khiển điện inox

Chọn inox 304 hay 316/316L?

Không phải mọi hóa chất đều phù hợp với inox 316. Cần đối chiếu nồng độ, nhiệt độ, thời gian tiếp xúc và vật liệu gioăng trước khi chọn.

Chọn nguồn điện cho actuator

24VDC

Phù hợp với:

• Tủ PLC.

• Hệ điều khiển điện áp thấp.

• Khu vực cần hạn chế điện áp nguy hiểm.

• Hệ tự động hóa quy mô nhỏ.

220VAC

Đây là lựa chọn phổ biến trong nhiều hệ thống công nghiệp và tòa nhà. Cần bố trí thiết bị bảo vệ, tiếp địa và dây dẫn đúng tải.

380VAC

Thường dùng cho actuator hoặc van kích thước lớn, cần mô-men cao. Việc đấu nối nên do kỹ thuật điện có chuyên môn thực hiện.

Khi gửi yêu cầu báo giá, cần ghi rõ:

• Điện áp.

• Công suất actuator.

• Tần suất đóng mở.

• Thời gian đóng mở mong muốn.

• Khoảng cách từ tủ điều khiển đến van.

• Có cần tín hiệu phản hồi hay không.

Xem ảnh van cổng điện inox tích hợp hộp điều khiển

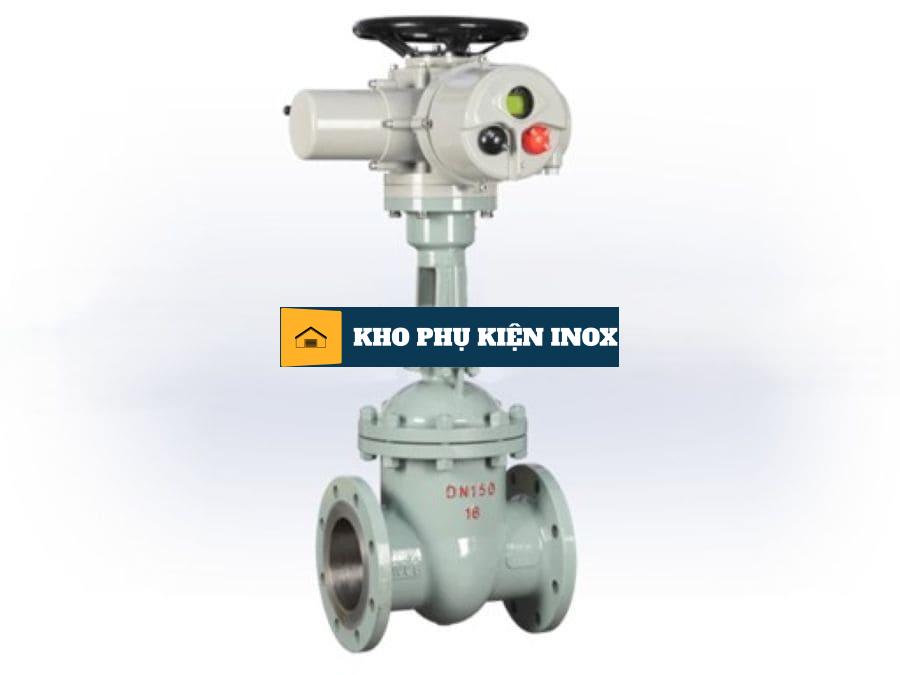

Van cổng điều khiển điện inox tích hợp hộp điều khiển và tín hiệu phản hồi

Tích hợp PLC và BMS

Van cổng điều khiển điện có thể tích hợp vào hệ thống tự động hóa thông qua:

• Lệnh đóng/mở từ PLC.

• Công tắc hành trình báo trạng thái.

• Tín hiệu lỗi actuator.

• Tín hiệu mô-men quá tải.

• Điều khiển tại chỗ/từ xa.

• Liên động với bơm và cảm biến mức.

Khác với van bi hoặc van bướm tuyến tính, van cổng thường được sử dụng như một thiết bị cách ly, không phải thiết bị điều tiết lưu lượng liên tục. Vì vậy, logic PLC thường gồm các trạng thái mở, đóng, đang mở, đang đóng và lỗi.

Xem ảnh van cổng điện inox công nghiệp có mặt bích

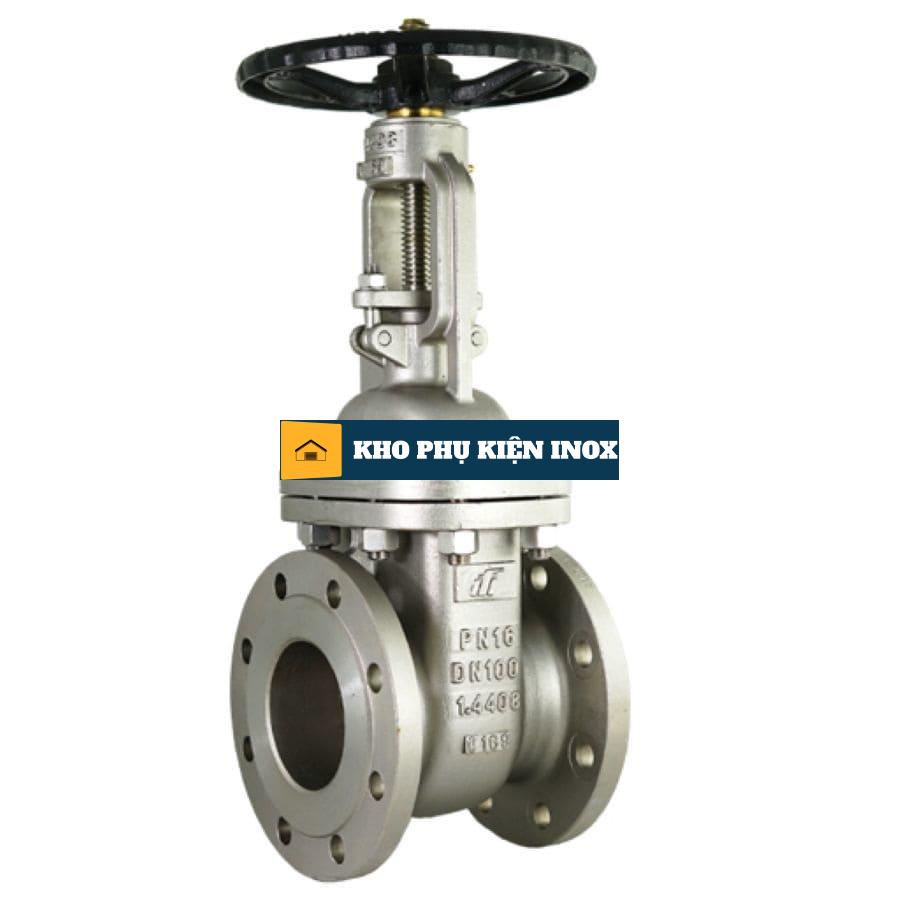

Van cổng điện inox công nghiệp PN16 dùng cho hệ thống đường ống

Ứng dụng Van cổng điều khiển điện inox 304/316 theo ngành

Nhà máy nước và xử lý nước

Van cổng điện inox được dùng để:

• Cách ly bể lọc.

• Đóng/mở tuyến bơm.

• Phân vùng hệ thống cấp nước.

• Điều khiển đường ống cấp và xả.

• Tách thiết bị khi bảo trì.

Hệ hóa chất

Với hệ hóa chất, nên cân nhắc inox 316/316L, gioăng PTFE và cấp áp lực phù hợp. Van thường được dùng để cách ly:

• Bồn chứa.

• Tuyến châm hóa chất.

• Đường ống tuần hoàn.

• Khu vực pha loãng.

• Thiết bị xử lý.

Hệ hơi và nhiệt

Van cổng có thể được dùng trên một số tuyến hơi, nhưng cần kiểm tra kỹ:

• Nhiệt độ vận hành.

• Cấp áp lực.

• Vật liệu seat.

• Khả năng giãn nở nhiệt.

• Tiêu chuẩn thiết kế hệ thống.

Không dùng cấu hình nước lạnh cho tuyến hơi nóng nếu catalogue không cho phép.

PCCC và hạ tầng nhà máy

Van cổng điện có thể được dùng ở các tuyến cần cách ly hoặc điều khiển từ xa. Việc lựa chọn phải tuân theo hồ sơ thiết kế PCCC, yêu cầu kiểm định và tiêu chuẩn của dự án.

Cách chọn van cổng điều khiển inox 304 chính hãng

Hướng dẫn chọn sản phẩm theo 8 bước

1. Xác định đường kính DN:
   Đọc bản vẽ hoặc đo đường ống để chọn DN50, DN80, DN100, DN150, DN200 hoặc lớn hơn.

2. Kiểm tra chuẩn mặt bích:
   Đối chiếu PN, JIS, ANSI hoặc tiêu chuẩn khác giữa van và đường ống.

3. Xác định áp lực:
   Chọn PN của van bằng hoặc cao hơn áp lực thiết kế, bao gồm áp lực đỉnh.

4. Xác định môi chất:
   Ghi rõ nước, khí, hơi, dầu, hóa chất, nước biển hoặc dung dịch có clorua.

5. Chọn vật liệu:
   Chọn inox 304 cho môi trường phổ thông; cân nhắc inox 316/316L khi ăn mòn cao.

6. Chọn kiểu ty:
   Ty nổi dễ quan sát; ty chìm phù hợp nơi hạn chế chiều cao lắp đặt.

7. Chọn actuator:
   Xác định điện áp, mô-men, thời gian đóng/mở, tay quay khẩn và tín hiệu phản hồi.

8. Kiểm tra hồ sơ:
   Yêu cầu catalogue, CO-CQ, bản vẽ kích thước, sơ đồ đấu điện và hướng dẫn vận hành.

Hướng dẫn lắp đặt và vận hành van cổng điện

Trước khi lắp

• Kiểm tra DN và chuẩn mặt bích.

• Làm sạch mặt tiếp xúc.

• Đảm bảo hai mặt bích đồng tâm.

• Kiểm tra chiều dài van.

• Đảm bảo không có vật thể lạ trong đường ống.

• Kiểm tra nguồn điện actuator đã ngắt.

Khi lắp

• Dùng gioăng đúng chuẩn.

• Siết bulong theo đường chéo, tăng lực từng bước.

• Không dùng van để kéo lệch hai mặt bích.

• Đặt actuator ở vị trí dễ kiểm tra và bảo trì.

• Bố trí giá đỡ phù hợp cho van lớn.

Sau khi lắp

• Kiểm tra chiều đóng/mở.

• Kiểm tra công tắc hành trình.

• Chạy thử ở trạng thái không áp.

• Tăng áp từ từ.

• Kiểm tra rò rỉ tại mặt bích và thân van.

• Kiểm tra tín hiệu về tủ điều khiển.

Van cổng nên vận hành ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Không nên dừng cánh van ở vị trí trung gian trong thời gian dài nếu sản phẩm không được thiết kế cho điều tiết.

Bảng giá tham khảo van cổng điện

Giá thực tế phụ thuộc vào DN, PN, vật liệu, loại ty, nguồn điện, mô-men actuator, thương hiệu và phụ kiện điều khiển. Vui lòng gửi BOQ hoặc thông số kỹ thuật để nhận báo giá chính xác.

So sánh van cổng thường với van cổng điện

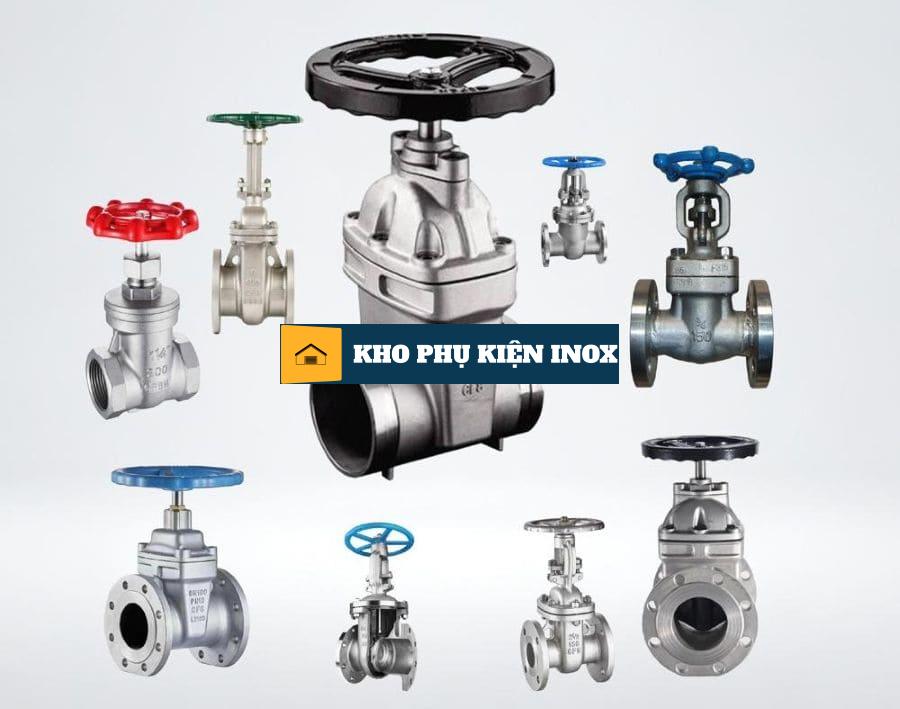

Các loại van cổng inox thường hiện nay

So sánh van cổng điện với van bướm điện

FAQ: Các câu hỏi thường gặp về Van cổng điều khiển điện inox 304/316

Van cổng điều khiển điện inox là gì?

Đây là van cổng inox được gắn actuator điện để nâng hạ cánh van, cho phép đóng/mở từ xa bằng nút điều khiển, tủ điện hoặc PLC. Van phù hợp với các tuyến cần cách ly dòng chảy, đặc biệt khi kích thước lớn hoặc vị trí lắp khó thao tác.

Van cổng điện inox có điều tiết lưu lượng được không?

Thông thường không nên dùng van cổng để điều tiết liên tục. Van được thiết kế tối ưu cho hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn; điều tiết ở vị trí mở một phần có thể gây rung, xói mòn và giảm tuổi thọ.

Van cổng điện khác gì van bướm điện?

Van cổng dùng cánh nâng hạ và thường cho tiết diện dòng chảy lớn khi mở hoàn toàn. Van bướm dùng đĩa xoay, gọn hơn và thường đóng/mở nhanh hơn. Lựa chọn phụ thuộc vào DN, không gian lắp đặt, tổn thất áp và yêu cầu vận hành.

Van cổng điện inox dùng điện áp bao nhiêu?

Actuator có thể dùng 24VDC, 220VAC hoặc 380VAC tùy model. Cần xác định nguồn điện sẵn có, công suất, mô-men và sơ đồ điều khiển trước khi đặt hàng.

Nên chọn ty nổi hay ty chìm?

Ty nổi giúp quan sát trực tiếp trạng thái nâng hạ và thuận tiện kiểm tra. Ty chìm có chiều cao tổng thể nhỏ hơn, phù hợp nơi hạn chế không gian phía trên. Lựa chọn cần dựa vào không gian lắp và yêu cầu bảo trì.

Van cổng inox 304 và 316 khác nhau thế nào?

Inox 304 phù hợp nước, khí, hơi và hóa chất nhẹ. Inox 316/316L có khả năng chống ăn mòn tốt hơn trong môi trường chứa muối, clorua, nước biển hoặc hóa chất phù hợp theo bảng tương thích vật liệu.

Van cổng điện inox có tích hợp PLC/BMS không?

Có. Actuator có thể nhận lệnh đóng/mở, gửi tín hiệu công tắc hành trình, báo lỗi hoặc phản hồi trạng thái về PLC/BMS. Cấu hình tín hiệu cần được thống nhất trong giai đoạn báo giá.

Mất điện thì van cổng ở trạng thái nào?

Tùy actuator. Nhiều loại giữ nguyên vị trí khi mất điện; một số cấu hình có tay quay khẩn hoặc giải pháp đưa van về trạng thái an toàn. Cần nêu rõ yêu cầu fail-safe khi đặt hàng.

Van cổng điện inox có dùng cho hơi không?

Có thể dùng nếu model được thiết kế cho nhiệt độ, áp lực và môi chất hơi. Không nên dùng van nước thông thường cho hơi khi chưa kiểm tra catalogue, vật liệu làm kín và cấp áp lực.

Toàn Á có cung cấp CO-CQ cho van cổng điện inox không?

Toàn Á hỗ trợ cung cấp CO-CQ và tài liệu kỹ thuật theo lô hàng hoặc yêu cầu dự án. Khách hàng nên gửi rõ DN, PN, vật liệu, điện áp actuator và số lượng để kiểm tra hồ sơ phù hợp.
