Van Chặn Inox 304/316 – Van ngắt dòng DN15–DN300
Van chặn inox 304/316 là loại van dùng để ngắt hoàn toàn dòng chảy trong hệ thống đường ống công nghiệp và vi sinh, với vật liệu inox 304 hoặc 316, đáp ứng các tiêu chuẩn JIS 10K, PN10, PN16, PN40, ANSI Class 150/300, dải kích thước DN15–DN300. Van chặn inox giúp ngắt hoàn toàn dòng chảy, phục vụ công tác bảo trì, mở rộng hệ thống hoặc ngắt các nhánh dự phòng.
Tổng kho phụ kiện inox Toàn Á cung cấp van chặn inox 304/316 PN10/PN16/PN40 có CO‑CQ, hỗ trợ chọn đúng DN, PN, tiêu chuẩn và vật liệu phù hợp với từng ứng dụng nước, khí, hơi, hóa chất, PCCC.

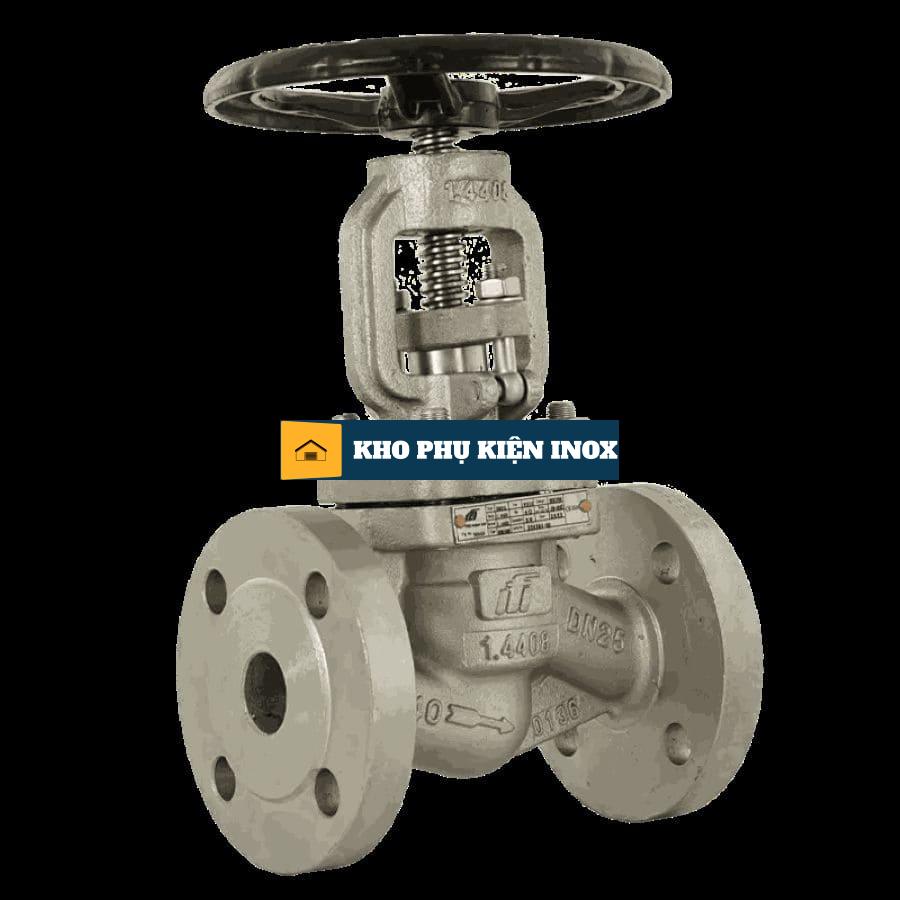

Van chặn inox 304/316 PN10/PN16/PN40 DN15–DN300
Van chặn inox là gì?

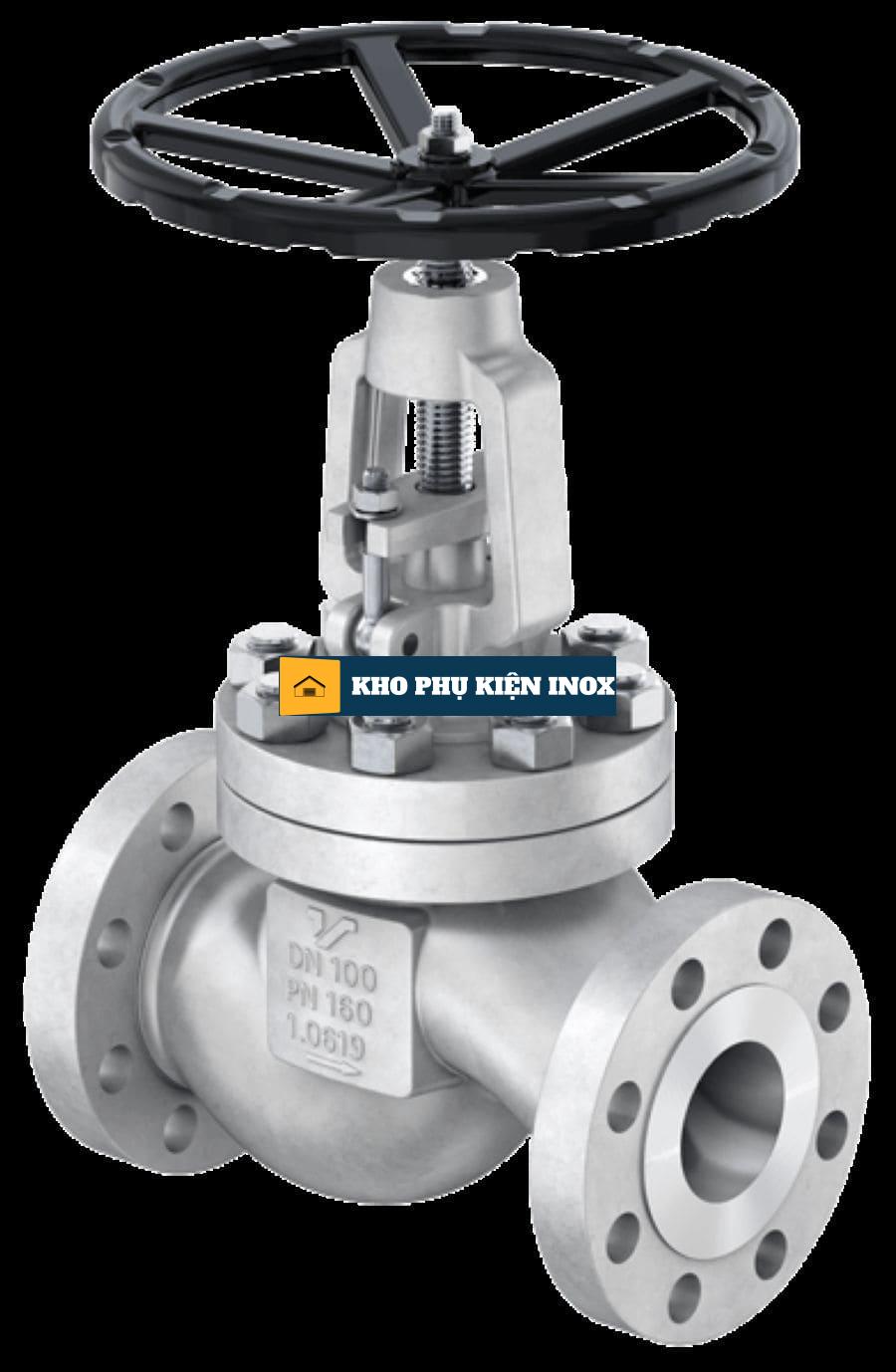

Van chặn inox (stainless steel shut-off valve) là loại van dùng để ngắt hoàn toàn dòng chảy trong hệ thống đường ống công nghiệp và vi sinh. Khác với van bướm (điều tiết nhanh), van chặn thường được thiết kế để đóng kín hoàn toàn, không cho phép dòng môi chất đi qua, phục vụ công tác bảo trì, sửa chữa, mở rộng hệ thống hoặc ngắt các nhánh dự phòng.
Trong công nghiệp, van chặn inox 304/316 được sử dụng rộng rãi cho các hệ thống nước, khí nén, hơi, hóa chất, dầu, PCCC, nhờ khả năng chống ăn mòn, chịu áp lực tốt và dễ lắp đặt cùng với bulong–đai ốc–gioăng tiêu chuẩn.
Cấu tạo và tiêu chuẩn van chặn inox 304/316
Cấu tạo
Thân van: Inox 304 hoặc 316, dạng cầu, bi, cổng hoặc bướm tùy loại.
Cơ cấu đóng/mở: Tay gạt, tay quay, actuator khí nén/điện tùy cấu hình.
Gioăng làm kín: EPDM, NBR, PTFE tùy môi chất và nhiệt độ.
Kết nối: Ren, mặt bích, clamp vi sinh tùy loại van và hệ thống.
Vật liệu
Inox 304 (SUS304):
Phù hợp cho nước, khí, hơi, hóa chất nhẹ, môi trường không quá ăn mòn.Inox 316 (SUS316/316L):
Phù hợp hơn cho môi trường có tính ăn mòn cao, hóa chất, nước biển, dung dịch chứa clorua.
Tiêu chuẩn phổ biến
JIS 10K: thường dùng cho hệ thống thiết bị, đường ống theo tiêu chuẩn Nhật.
PN10, PN16, PN40: tiêu chuẩn châu Âu, chỉ khả năng chịu áp lực danh nghĩa.
ANSI Class 150, 300: tiêu chuẩn Mỹ, dùng cho các dự án theo code ASME/ANSI.
Việc chọn đúng tiêu chuẩn giúp đảm bảo kích thước lỗ bulong, đường kính ngoài và độ dày van phù hợp với hệ thống hiện hữu.

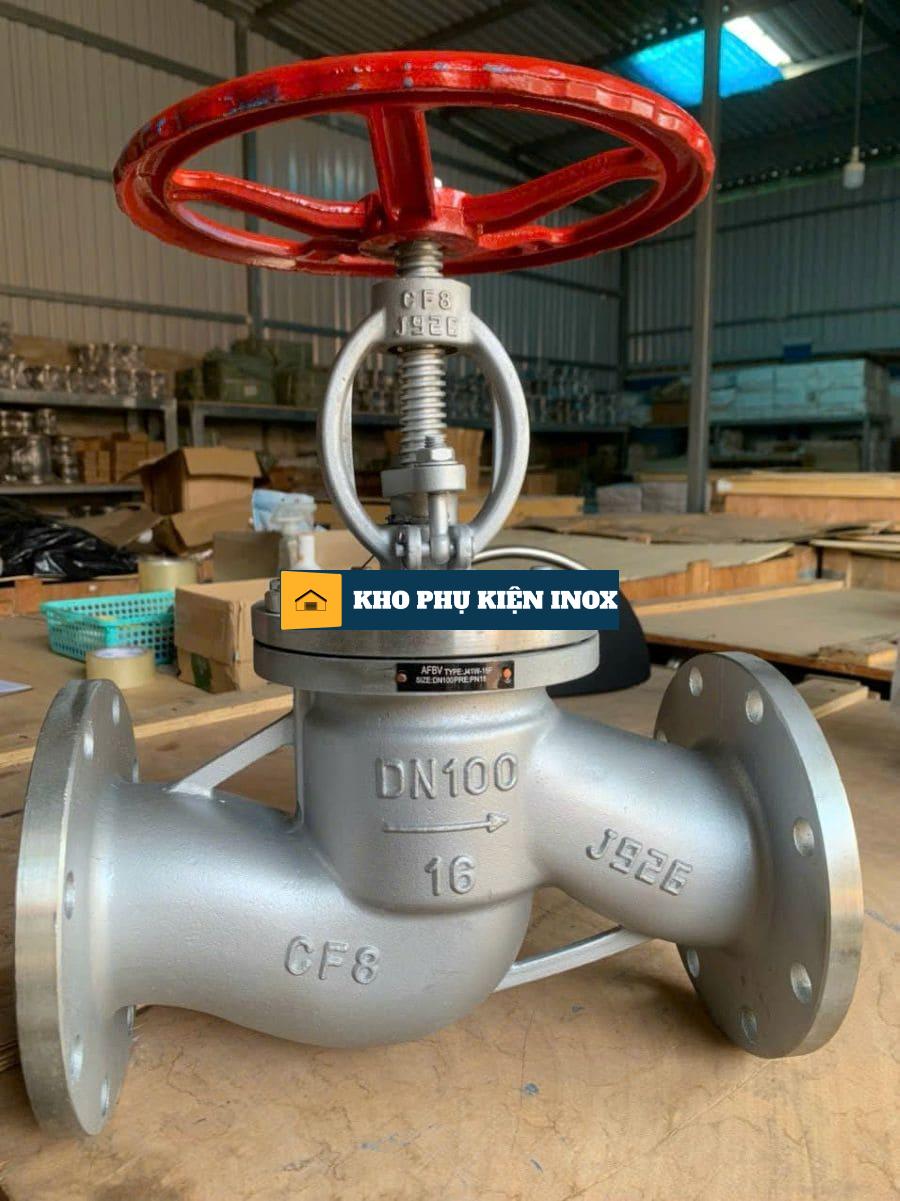

Van chặn inox 304 PN16 DN100 dùng để ngắt dòng chảy trong hệ thống nước, khí
Xem ngay các loại van đang được phân phối tại kho Toàn Á
- Van bướm inox 304/316 điều khiển điện
- Van cổng inox 304/316 PN10/PN16/PN40
- Van bi inox 304/316 PN10/PN16
- Ống inox công nghiệp 304/316 SCH10/SCH40
- Tê đều inox 304/316 PN10/PN16
Thông số kỹ thuật van chặn inox PN10/PN16/PN40
Bảng dưới đây mang tính chất minh họa; thông số thực tế có thể thay đổi theo tiêu chuẩn và nhà sản xuất.
| Thông số | Phạm vi / Giá trị điển hình |
|---|---|
| Sản phẩm | Van chặn inox 304/316 |
| Kiểu van | Van chặn (shut-off valve) |
| Vật liệu | Inox 304, inox 316, 304L, 316L |
| Tiêu chuẩn | JIS 10K, PN10, PN16, PN40, ANSI Class 150/300 |
| Kích cỡ | DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
| Áp lực danh nghĩa | PN10, PN16, PN40 (tùy tiêu chuẩn) |
| Bề mặt tiếp xúc | FF (flat face), RF (raised face) tùy tiêu chuẩn |
| Ứng dụng | Nước, khí, hơi, dầu, hóa chất, PCCC, bình chứa, van, bơm |
Các mã van chặn inox DN100, DN150, DN200 là những size được dùng nhiều cho tuyến chính và bình chứa lớn.
Có thể kết hợp thêm các sản phẩm đang có tại tổng kho để hoàn thiện đường ống cho hệ thống:
- Mặt bích mù inox 304/316 PN10/PN16/PN40 DN15–DN600
- Van bướm khí nén inox vi sinh clamp DN25–DN100
- Van bướm điều khiển điện inox 304/316 – Van tự động DN50–DN300
- Van bướm điều khiển khí nén inox 304/316 – Tự động hóa DN50–DN300
- Côn đồng tâm SCH10 inox 304 – Côn thu đồng tâm DN15–DN300
Van chặn inox 316 PN40 DN150 cho hệ hóa chất áp lực cao

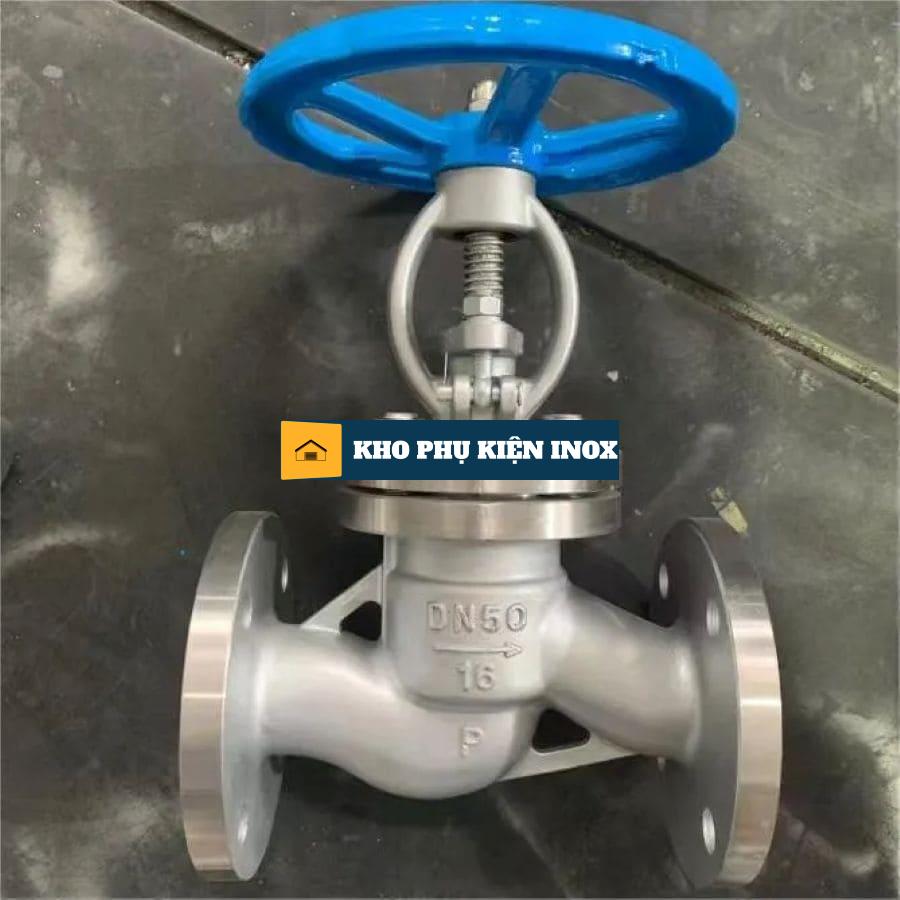

Ứng dụng van chặn inox cho đường ống, bình, van, bơm
1. Van chặn inox cho đường ống
Ngắt hoàn toàn một đoạn tuyến để bảo trì, sửa chữa mà không cần cắt ống.
Dùng cho hệ nước, khí, hơi, hóa chất, PCCC trong nhà máy, tòa nhà, khu công nghiệp.
Tạo điểm ngắt an toàn cho các nhánh dự phòng hoặc khu vực không sử dụng.

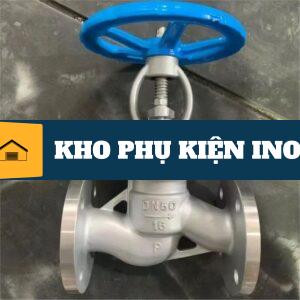

2. Van chặn inox cho bình chứa, bồn bể
Ngắt các cửa inspect, cửa vệ sinh, nhánh dự phòng trên bình áp lực, bồn chứa.
Tạo điểm kiểm tra, lấy mẫu, xả cặn khi cần, sau đó ngắt kín bằng van chặn.
Đảm bảo độ kín, an toàn cho bình chứa áp lực, bồn hóa chất.
3. Van chặn inox cho van và bơm
Ngắt đầu hút/đầu đẩy của bơm khi thay đổi sơ đồ đường ống.
Ngắt các nhánh van dự phòng, van cách ly không sử dụng.
Giúp hệ thống gọn gàng, an toàn, tránh rò rỉ tại các đầu hở.
Phân biệt van chặn inox PN10, PN16, PN40
Các cấp áp lực PN10, PN16, PN40 thể hiện khả năng chịu áp lực danh nghĩa của van:
PN10:
Chịu áp lực danh nghĩa khoảng 10 bar.
Phù hợp hệ thống áp lực thấp: nước sinh hoạt, nước thải, khí áp thấp.
PN16:
Chịu áp lực danh nghĩa khoảng 16 bar.
Dùng cho hệ nước cấp, nước công nghiệp, khí nén, hơi áp trung bình.
PN40:
Chịu áp lực danh nghĩa khoảng 40 bar.
Dùng cho hệ áp lực cao: hơi áp cao, thủy lực, hóa chất áp lực cao, bình chứa áp lực.
Khi chọn van chặn inox PN10/PN16/PN40, cần đảm bảo:
Cấp PN của van ≥ áp lực thiết kế hệ thống.
Cùng tiêu chuẩn PN với van đối diện, bơm, bình.
Độ dày và đường kính ngoài phù hợp với DN và PN yêu cầu.
Van chặn inox 316 PN40 DN150 cho hệ hóa chất áp lực cao
Hướng dẫn chọn van chặn inox 304/316 PN10/PN16/PN40
Bước 1: Xác định DN và tiêu chuẩn
Dựa vào bản vẽ hoặc đo thực tế, xác định DN (DN50, DN80, DN100, DN150, DN200…).
Xác định tiêu chuẩn hiện hữu: JIS 10K, PN10, PN16, PN40, ANSI Class 150/300.
Chọn van chặn cùng DN và cùng tiêu chuẩn để đảm bảo lắp vừa các lỗ bulong và đường kính ngoài.
Bước 2: Xác định áp lực và nhiệt độ
Xác định áp lực làm việc lớn nhất của hệ (bao gồm cả áp lực bơm, áp lực tĩnh).
Xác định nhiệt độ môi chất bình thường và nhiệt độ cao nhất.
Chọn PN10/PN16/PN40 phù hợp: PN của van ≥ áp lực thiết kế.
Bước 3: Chọn vật liệu inox 304 hay 316
Inox 304:
Phù hợp nước, khí, hơi, hóa chất nhẹ, môi trường không quá ăn mòn.
Inox 316/316L:
Phù hợp hơn cho hóa chất ăn mòn, nước biển, dung dịch chứa clorua, yêu cầu khắt khe về chống ăn mòn.
Nếu chưa chắc chắn, nên tham vấn thêm bộ phận kỹ thuật hoặc nhà cung cấp có kinh nghiệm về van chặn inox cho hóa chất và hệ áp lực.
Bước 4: Chọn kiểu bề mặt và tiêu chuẩn gioăng
FF (flat face): mặt phẳng, thường dùng với PN thấp, gioăng toàn bộ mặt.
RF (raised face): mặt lồi, tập trung lực ép lên gioăng, phù hợp áp lực cao hơn.
Chọn loại gioăng (cao su, PTFE, spiral wound…) phù hợp với PN, nhiệt độ và môi chất.
Bước 5: Yêu cầu hồ sơ và tiêu chuẩn
Yêu cầu CO‑CQ cho van chặn inox 304/316.
Yêu cầu tài liệu vật liệu (MTC), tiêu chuẩn sản xuất (JIS/PN/ANSI).
Đối với dự án lớn, có thể yêu cầu kiểm tra kích thước, độ dày, độ cứng theo tiêu chuẩn.
Bảng giá van chặn inox 304/316 PN10/PN16/PN40 tham khảo
Bảng giá dưới đây chỉ mang tính chất tham khảo; giá thực tế phụ thuộc tiêu chuẩn, DN, PN, vật liệu và số lượng.
| Cấu hình | DN | Giá tham khảo | Phù hợp |
|---|---|---|---|
| Van chặn inox 304 PN10 | DN50 | Liên hệ | Nước, khí áp thấp |
| Van chặn inox 304 PN16 | DN80 | Liên hệ | Nước công nghiệp, khí nén |
| Van chặn inox 304 PN16 | DN100 | Liên hệ | Tuyến chính nước, khí |
| Van chặn inox 316 PN16 | DN100 | Liên hệ | Hóa chất nhẹ, nước biển |
| Van chặn inox 316 PN40 | DN150 | Liên hệ | Hóa chất áp lực cao, bình chứa |
| Van chặn inox 316 PN40 | DN200 | Liên hệ | Hệ áp lực cao, dầu, hơi |
Lưu ý:
Không nên chỉ so sánh giá đầu vào; cần xét cả tiêu chuẩn, độ dày thực tế, khả năng chịu áp và tuổi thọ.
Các mã van chặn inox DN100, DN150, DN200 thường có chênh lệch giá đáng kể do kích thước và lượng vật liệu inox.
Để nhận báo giá chính xác, hãy gửi cho Toàn Á thông tin: DN, tiêu chuẩn (JIS/PN/ANSI), PN10/PN16/PN40, vật liệu 304/316, số lượng và yêu cầu CO‑CQ.
| Tiêu chí | Tổng kho phụ kiện inox Toàn Á | Đơn vị bán trôi nổi |
|---|---|---|
| Tư vấn tiêu chuẩn | Tư vấn chi tiết DN, JIS/PN/ANSI, PN10/PN16/PN40 | Thường chỉ báo giá theo DN, không hỏi kỹ tiêu chuẩn |
| Hồ sơ vật liệu | Có thể cung cấp CO‑CQ, MTC, tiêu chuẩn sản xuất | Chứng từ không đồng nhất, khó truy xuất |
| Đồng bộ hệ ống | Phối hợp cùng ống inox, tê, cút, côn, van inox | Khó đồng bộ chuẩn vật liệu và kết nối |
| Hỗ trợ dự án | Báo giá theo BOQ, số lượng, tiến độ giao, hỗ trợ kỹ thuật | Thường ưu tiên hàng lẻ, ít hỗ trợ kỹ thuật sâu |
| Giá | Cạnh tranh theo tiêu chuẩn và sản lượng, có chiết khấu dự án | Giá rẻ ban đầu nhưng tiềm ẩn sai tiêu chuẩn, PN |
FAQ – van chặn inox 304/316 PN10/PN16/PN40
1. Van chặn inox là gì?
Van chặn inox là loại van dùng để ngắt hoàn toàn dòng chảy trong hệ thống đường ống công nghiệp và vi sinh, với vật liệu inox 304 hoặc 316, đáp ứng các tiêu chuẩn JIS 10K, PN10, PN16, PN40, ANSI Class 150/300.
2. Van chặn inox dùng để làm gì?
Van chặn inox dùng để ngắt hoàn toàn dòng chảy trong hệ thống đường ống, phục vụ công tác bảo trì, sửa chữa, mở rộng hệ thống hoặc ngắt các nhánh dự phòng.
3. Van chặn inox khác gì van bướm inox?
Van chặn inox thường được thiết kế để đóng kín hoàn toàn, không cho phép dòng môi chất đi qua; van bướm thường dùng để điều tiết nhanh hoặc đóng/mở, nhưng không phải lúc nào cũng kín tuyệt đối.
4. Van chặn inox 304 và 316 khác nhau thế nào?
Inox 304 phù hợp nước, khí, hơi, hóa chất nhẹ; inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp hóa chất ăn mòn, nước biển, dung dịch chứa clorua.
5. Van chặn inox PN10, PN16, PN40 khác gì nhau?
PN10/PN16/PN40 thể hiện khả năng chịu áp lực danh nghĩa: PN10 ~10 bar, PN16 ~16 bar, PN40 ~40 bar. Cần chọn PN của van ≥ áp lực thiết kế hệ thống.
6. Van chặn inox chịu được áp lực bao nhiêu bar?
Tùy cấp PN: PN10 khoảng 10 bar, PN16 khoảng 16 bar, PN40 khoảng 40 bar, nhưng giá trị thực tế còn phụ thuộc tiêu chuẩn, DN, nhiệt độ và loại gioăng.
7. Van chặn inox có dùng cho hóa chất được không?
Có, đặc biệt là van chặn inox 316/316L, phù hợp cho hóa chất ăn mòn, dung dịch chứa clorua, nước biển, với điều kiện chọn đúng PN và loại gioăng tương thích.
8. Cách chọn DN và PN cho van chặn inox?
Căn cứ vào DN của ống/thiết bị cần ngắt và áp lực thiết kế hệ thống; chọn van cùng DN, cùng tiêu chuẩn (JIS/PN/ANSI) và PN ≥ áp lực làm việc.
9. Van chặn inox lắp với loại ống nào?
Lắp với ống inox, ống thép carbon, ống nhựa có mặt bích đối diện cùng DN và cùng tiêu chuẩn; dùng bulong–đai ốc–gioăng tiêu chuẩn để tạo độ kín.
10. Toàn Á có CO‑CQ cho van chặn inox không?
Có. Khi gửi yêu cầu, bạn có thể yêu cầu CO‑CQ, tài liệu vật liệu và tiêu chuẩn sản xuất cho van chặn inox 304/316 PN10/PN16/PN40.
Liên hệ báo giá van chặn inox 304/316 PN10/PN16/PN40
Bạn đang cần van chặn inox 304/316 PN10/PN16/PN40 cho đường ống, bình chứa, van, bơm trong nhà máy nước, hóa chất, PCCC, dầu khí? Hãy gửi Toàn Á thông tin:
DN (DN50/80/100/150/200…)
Tiêu chuẩn (JIS 10K, PN10, PN16, PN40, ANSI Class 150/300)
Áp lực, nhiệt độ, môi chất
Vật liệu inox 304 hay 316
Số lượng và yêu cầu CO‑CQ
Để nhận cấu hình chính xác, báo giá nhanh và chiết khấu dự án cho van chặn inox công nghiệp.
TỔNG KHO PHỤ KIỆN INOX TOÀN Á
Hotline/Zalo: 08654.66799
Điện thoại: 024.3647.3055 | 039.2299.168
Email: inoxtoana@gmail.com | khophukieninox@gmail.com
Địa chỉ: Số 115A, đường Phan Trọng Tuệ, Xã Đại Thanh, Thành phố Hà Nội
Website: https://khophukieninox.vn
!!! Chú ý: Công ty nhà máy Cơ Khí Toàn Á đã triển khai toàn diện tới 34 tỉnh/thành dịch vụ gia công – chế tạo – sản xuất thiết bị inox công nghiệp. Bạn có thể click để xem chi tiết từng khu vực tại đây.
Phụ trách sản xuất nội dung bởi: Mr. Hùng MBA – Chuyên gia Marketing với gần 20 năm kinh nghiệm (Phòng Marketing/ R&D – Công ty CP Chế tạo Cơ khí Toàn Á & Tổng kho phụ kiện Inox Toàn Á)
Mọi ý kiến đóng góp và hợp tác vui lòng liên hệ:
- Hotline/ zalo: 08.654.66799
- Email: lienhe@cokhitoana.vn
- Số 115A – Đường Phan Trọng Tuệ, Xã Đại Thanh, Thành phố Hà Nội.
2 reviews for Van Chặn Inox 304/316 – Van ngắt dòng DN15–DN300
Van Chặn Inox 304/316 – Van ngắt dòng DN15–DN300
1 ₫
41 khách đang xem sản phẩm này
🔥 8 sản phẩm đã bán trong 3 hours
Van chặn inox 304/316 DN15–DN300 là loại van dùng để ngắt hoàn toàn dòng chảy trong hệ thống đường ống công nghiệp và vi sinh, với vật liệu inox 304 hoặc 316, đáp ứng tiêu chuẩn JIS 10K, PN10, PN16, PN40, ANSI Class 150/300, phù hợp cho nước, khí, hơi, hóa chất, dầu, PCCC.
Van chặn inox giúp ngắt hoàn toàn dòng chảy, phục vụ bảo trì, mở rộng hệ thống hoặc ngắt các nhánh dự phòng.
Tổng kho phụ kiện inox Toàn Á cung cấp van chặn inox 304/316 PN10/PN16/PN40 có CO‑CQ, hỗ trợ chọn đúng DN, PN, tiêu chuẩn và vật liệu, giá tốt, giao nhanh toàn quốc.
Van chặn inox 304/316 DN15–DN300, dùng để ngắt hoàn toàn dòng chảy trong hệ thống nước, khí, hơi, hóa chất. Hàng sẵn kho, CO‑CQ đầy đủ, giá tốt, giao nhanh toàn quốc. Gọi 08654.66799 để nhận báo giá.
Giao hàng trong:1 - 6 days
Van Chặn Inox 304/316 – Van ngắt dòng DN15–DN300
Van chặn inox 304/316 là loại van dùng để ngắt hoàn toàn dòng chảy trong hệ thống đường ống công nghiệp và vi sinh, với vật liệu inox 304 hoặc 316, đáp ứng các tiêu chuẩn JIS 10K, PN10, PN16, PN40, ANSI Class 150/300, dải kích thước DN15–DN300. Van chặn inox giúp ngắt hoàn toàn dòng chảy, phục vụ công tác bảo trì, mở rộng hệ thống hoặc ngắt các nhánh dự phòng.
Tổng kho phụ kiện inox Toàn Á cung cấp van chặn inox 304/316 PN10/PN16/PN40 có CO‑CQ, hỗ trợ chọn đúng DN, PN, tiêu chuẩn và vật liệu phù hợp với từng ứng dụng nước, khí, hơi, hóa chất, PCCC.
Van chặn inox 304/316 PN10/PN16/PN40 DN15–DN300
Van chặn inox là gì?
Van chặn inox (stainless steel shut-off valve) là loại van dùng để ngắt hoàn toàn dòng chảy trong hệ thống đường ống công nghiệp và vi sinh. Khác với van bướm (điều tiết nhanh), van chặn thường được thiết kế để đóng kín hoàn toàn, không cho phép dòng môi chất đi qua, phục vụ công tác bảo trì, sửa chữa, mở rộng hệ thống hoặc ngắt các nhánh dự phòng.
Trong công nghiệp, van chặn inox 304/316 được sử dụng rộng rãi cho các hệ thống nước, khí nén, hơi, hóa chất, dầu, PCCC, nhờ khả năng chống ăn mòn, chịu áp lực tốt và dễ lắp đặt cùng với bulong–đai ốc–gioăng tiêu chuẩn.
Cấu tạo và tiêu chuẩn van chặn inox 304/316
Cấu tạo
Thân van: Inox 304 hoặc 316, dạng cầu, bi, cổng hoặc bướm tùy loại.
Cơ cấu đóng/mở: Tay gạt, tay quay, actuator khí nén/điện tùy cấu hình.
Gioăng làm kín: EPDM, NBR, PTFE tùy môi chất và nhiệt độ.
Kết nối: Ren, mặt bích, clamp vi sinh tùy loại van và hệ thống.
Vật liệu
Inox 304 (SUS304):
Phù hợp cho nước, khí, hơi, hóa chất nhẹ, môi trường không quá ăn mòn.Inox 316 (SUS316/316L):
Phù hợp hơn cho môi trường có tính ăn mòn cao, hóa chất, nước biển, dung dịch chứa clorua.
Tiêu chuẩn phổ biến
JIS 10K: thường dùng cho hệ thống thiết bị, đường ống theo tiêu chuẩn Nhật.
PN10, PN16, PN40: tiêu chuẩn châu Âu, chỉ khả năng chịu áp lực danh nghĩa.
ANSI Class 150, 300: tiêu chuẩn Mỹ, dùng cho các dự án theo code ASME/ANSI.
Việc chọn đúng tiêu chuẩn giúp đảm bảo kích thước lỗ bulong, đường kính ngoài và độ dày van phù hợp với hệ thống hiện hữu.
Van chặn inox 304 PN16 DN100 dùng để ngắt dòng chảy trong hệ thống nước, khí
Xem ngay các loại van đang được phân phối tại kho Toàn Á
- Van bướm inox 304/316 điều khiển điện
- Van cổng inox 304/316 PN10/PN16/PN40
- Van bi inox 304/316 PN10/PN16
- Ống inox công nghiệp 304/316 SCH10/SCH40
- Tê đều inox 304/316 PN10/PN16
Thông số kỹ thuật van chặn inox PN10/PN16/PN40
Bảng dưới đây mang tính chất minh họa; thông số thực tế có thể thay đổi theo tiêu chuẩn và nhà sản xuất.
| Thông số | Phạm vi / Giá trị điển hình |
|---|---|
| Sản phẩm | Van chặn inox 304/316 |
| Kiểu van | Van chặn (shut-off valve) |
| Vật liệu | Inox 304, inox 316, 304L, 316L |
| Tiêu chuẩn | JIS 10K, PN10, PN16, PN40, ANSI Class 150/300 |
| Kích cỡ | DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
| Áp lực danh nghĩa | PN10, PN16, PN40 (tùy tiêu chuẩn) |
| Bề mặt tiếp xúc | FF (flat face), RF (raised face) tùy tiêu chuẩn |
| Ứng dụng | Nước, khí, hơi, dầu, hóa chất, PCCC, bình chứa, van, bơm |
Các mã van chặn inox DN100, DN150, DN200 là những size được dùng nhiều cho tuyến chính và bình chứa lớn.
Có thể kết hợp thêm các sản phẩm đang có tại tổng kho để hoàn thiện đường ống cho hệ thống:
- Mặt bích mù inox 304/316 PN10/PN16/PN40 DN15–DN600
- Van bướm khí nén inox vi sinh clamp DN25–DN100
- Van bướm điều khiển điện inox 304/316 – Van tự động DN50–DN300
- Van bướm điều khiển khí nén inox 304/316 – Tự động hóa DN50–DN300
- Côn đồng tâm SCH10 inox 304 – Côn thu đồng tâm DN15–DN300
Van chặn inox 316 PN40 DN150 cho hệ hóa chất áp lực cao
Ứng dụng van chặn inox cho đường ống, bình, van, bơm
1. Van chặn inox cho đường ống
Ngắt hoàn toàn một đoạn tuyến để bảo trì, sửa chữa mà không cần cắt ống.
Dùng cho hệ nước, khí, hơi, hóa chất, PCCC trong nhà máy, tòa nhà, khu công nghiệp.
Tạo điểm ngắt an toàn cho các nhánh dự phòng hoặc khu vực không sử dụng.
2. Van chặn inox cho bình chứa, bồn bể
Ngắt các cửa inspect, cửa vệ sinh, nhánh dự phòng trên bình áp lực, bồn chứa.
Tạo điểm kiểm tra, lấy mẫu, xả cặn khi cần, sau đó ngắt kín bằng van chặn.
Đảm bảo độ kín, an toàn cho bình chứa áp lực, bồn hóa chất.
3. Van chặn inox cho van và bơm
Ngắt đầu hút/đầu đẩy của bơm khi thay đổi sơ đồ đường ống.
Ngắt các nhánh van dự phòng, van cách ly không sử dụng.
Giúp hệ thống gọn gàng, an toàn, tránh rò rỉ tại các đầu hở.
Phân biệt van chặn inox PN10, PN16, PN40
Các cấp áp lực PN10, PN16, PN40 thể hiện khả năng chịu áp lực danh nghĩa của van:
PN10:
Chịu áp lực danh nghĩa khoảng 10 bar.
Phù hợp hệ thống áp lực thấp: nước sinh hoạt, nước thải, khí áp thấp.
PN16:
Chịu áp lực danh nghĩa khoảng 16 bar.
Dùng cho hệ nước cấp, nước công nghiệp, khí nén, hơi áp trung bình.
PN40:
Chịu áp lực danh nghĩa khoảng 40 bar.
Dùng cho hệ áp lực cao: hơi áp cao, thủy lực, hóa chất áp lực cao, bình chứa áp lực.
Khi chọn van chặn inox PN10/PN16/PN40, cần đảm bảo:
Cấp PN của van ≥ áp lực thiết kế hệ thống.
Cùng tiêu chuẩn PN với van đối diện, bơm, bình.
Độ dày và đường kính ngoài phù hợp với DN và PN yêu cầu.
Van chặn inox 316 PN40 DN150 cho hệ hóa chất áp lực cao
Hướng dẫn chọn van chặn inox 304/316 PN10/PN16/PN40
Bước 1: Xác định DN và tiêu chuẩn
Dựa vào bản vẽ hoặc đo thực tế, xác định DN (DN50, DN80, DN100, DN150, DN200…).
Xác định tiêu chuẩn hiện hữu: JIS 10K, PN10, PN16, PN40, ANSI Class 150/300.
Chọn van chặn cùng DN và cùng tiêu chuẩn để đảm bảo lắp vừa các lỗ bulong và đường kính ngoài.
Bước 2: Xác định áp lực và nhiệt độ
Xác định áp lực làm việc lớn nhất của hệ (bao gồm cả áp lực bơm, áp lực tĩnh).
Xác định nhiệt độ môi chất bình thường và nhiệt độ cao nhất.
Chọn PN10/PN16/PN40 phù hợp: PN của van ≥ áp lực thiết kế.
Bước 3: Chọn vật liệu inox 304 hay 316
Inox 304:
Phù hợp nước, khí, hơi, hóa chất nhẹ, môi trường không quá ăn mòn.
Inox 316/316L:
Phù hợp hơn cho hóa chất ăn mòn, nước biển, dung dịch chứa clorua, yêu cầu khắt khe về chống ăn mòn.
Nếu chưa chắc chắn, nên tham vấn thêm bộ phận kỹ thuật hoặc nhà cung cấp có kinh nghiệm về van chặn inox cho hóa chất và hệ áp lực.
Bước 4: Chọn kiểu bề mặt và tiêu chuẩn gioăng
FF (flat face): mặt phẳng, thường dùng với PN thấp, gioăng toàn bộ mặt.
RF (raised face): mặt lồi, tập trung lực ép lên gioăng, phù hợp áp lực cao hơn.
Chọn loại gioăng (cao su, PTFE, spiral wound…) phù hợp với PN, nhiệt độ và môi chất.
Bước 5: Yêu cầu hồ sơ và tiêu chuẩn
Yêu cầu CO‑CQ cho van chặn inox 304/316.
Yêu cầu tài liệu vật liệu (MTC), tiêu chuẩn sản xuất (JIS/PN/ANSI).
Đối với dự án lớn, có thể yêu cầu kiểm tra kích thước, độ dày, độ cứng theo tiêu chuẩn.
Bảng giá van chặn inox 304/316 PN10/PN16/PN40 tham khảo
Bảng giá dưới đây chỉ mang tính chất tham khảo; giá thực tế phụ thuộc tiêu chuẩn, DN, PN, vật liệu và số lượng.
| Cấu hình | DN | Giá tham khảo | Phù hợp |
|---|---|---|---|
| Van chặn inox 304 PN10 | DN50 | Liên hệ | Nước, khí áp thấp |
| Van chặn inox 304 PN16 | DN80 | Liên hệ | Nước công nghiệp, khí nén |

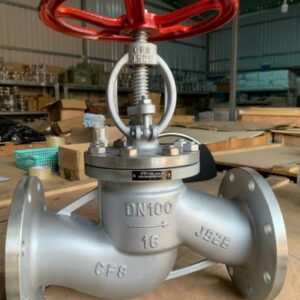

| Van chặn inox 304 PN16 | DN100 | Liên hệ | Tuyến chính nước, khí |
| Van chặn inox 316 PN16 | DN100 | Liên hệ | Hóa chất nhẹ, nước biển |
| Van chặn inox 316 PN40 | DN150 | Liên hệ | Hóa chất áp lực cao, bình chứa |
| Van chặn inox 316 PN40 | DN200 | Liên hệ | Hệ áp lực cao, dầu, hơi |
Lưu ý:
Không nên chỉ so sánh giá đầu vào; cần xét cả tiêu chuẩn, độ dày thực tế, khả năng chịu áp và tuổi thọ.
Các mã van chặn inox DN100, DN150, DN200 thường có chênh lệch giá đáng kể do kích thước và lượng vật liệu inox.
Để nhận báo giá chính xác, hãy gửi cho Toàn Á thông tin: DN, tiêu chuẩn (JIS/PN/ANSI), PN10/PN16/PN40, vật liệu 304/316, số lượng và yêu cầu CO‑CQ.
| Tiêu chí | Tổng kho phụ kiện inox Toàn Á | Đơn vị bán trôi nổi |
|---|---|---|
| Tư vấn tiêu chuẩn | Tư vấn chi tiết DN, JIS/PN/ANSI, PN10/PN16/PN40 | Thường chỉ báo giá theo DN, không hỏi kỹ tiêu chuẩn |
| Hồ sơ vật liệu | Có thể cung cấp CO‑CQ, MTC, tiêu chuẩn sản xuất | Chứng từ không đồng nhất, khó truy xuất |
| Đồng bộ hệ ống | Phối hợp cùng ống inox, tê, cút, côn, van inox | Khó đồng bộ chuẩn vật liệu và kết nối |
| Hỗ trợ dự án | Báo giá theo BOQ, số lượng, tiến độ giao, hỗ trợ kỹ thuật | Thường ưu tiên hàng lẻ, ít hỗ trợ kỹ thuật sâu |
| Giá | Cạnh tranh theo tiêu chuẩn và sản lượng, có chiết khấu dự án | Giá rẻ ban đầu nhưng tiềm ẩn sai tiêu chuẩn, PN |
FAQ – van chặn inox 304/316 PN10/PN16/PN40
1. Van chặn inox là gì?
Van chặn inox là loại van dùng để ngắt hoàn toàn dòng chảy trong hệ thống đường ống công nghiệp và vi sinh, với vật liệu inox 304 hoặc 316, đáp ứng các tiêu chuẩn JIS 10K, PN10, PN16, PN40, ANSI Class 150/300.
2. Van chặn inox dùng để làm gì?
Van chặn inox dùng để ngắt hoàn toàn dòng chảy trong hệ thống đường ống, phục vụ công tác bảo trì, sửa chữa, mở rộng hệ thống hoặc ngắt các nhánh dự phòng.
3. Van chặn inox khác gì van bướm inox?
Van chặn inox thường được thiết kế để đóng kín hoàn toàn, không cho phép dòng môi chất đi qua; van bướm thường dùng để điều tiết nhanh hoặc đóng/mở, nhưng không phải lúc nào cũng kín tuyệt đối.
4. Van chặn inox 304 và 316 khác nhau thế nào?
Inox 304 phù hợp nước, khí, hơi, hóa chất nhẹ; inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp hóa chất ăn mòn, nước biển, dung dịch chứa clorua.
5. Van chặn inox PN10, PN16, PN40 khác gì nhau?
PN10/PN16/PN40 thể hiện khả năng chịu áp lực danh nghĩa: PN10 ~10 bar, PN16 ~16 bar, PN40 ~40 bar. Cần chọn PN của van ≥ áp lực thiết kế hệ thống.
6. Van chặn inox chịu được áp lực bao nhiêu bar?
Tùy cấp PN: PN10 khoảng 10 bar, PN16 khoảng 16 bar, PN40 khoảng 40 bar, nhưng giá trị thực tế còn phụ thuộc tiêu chuẩn, DN, nhiệt độ và loại gioăng.
7. Van chặn inox có dùng cho hóa chất được không?
Có, đặc biệt là van chặn inox 316/316L, phù hợp cho hóa chất ăn mòn, dung dịch chứa clorua, nước biển, với điều kiện chọn đúng PN và loại gioăng tương thích.
8. Cách chọn DN và PN cho van chặn inox?
Căn cứ vào DN của ống/thiết bị cần ngắt và áp lực thiết kế hệ thống; chọn van cùng DN, cùng tiêu chuẩn (JIS/PN/ANSI) và PN ≥ áp lực làm việc.
9. Van chặn inox lắp với loại ống nào?
Lắp với ống inox, ống thép carbon, ống nhựa có mặt bích đối diện cùng DN và cùng tiêu chuẩn; dùng bulong–đai ốc–gioăng tiêu chuẩn để tạo độ kín.
10. Toàn Á có CO‑CQ cho van chặn inox không?
Có. Khi gửi yêu cầu, bạn có thể yêu cầu CO‑CQ, tài liệu vật liệu và tiêu chuẩn sản xuất cho van chặn inox 304/316 PN10/PN16/PN40.
Liên hệ báo giá van chặn inox 304/316 PN10/PN16/PN40
Bạn đang cần van chặn inox 304/316 PN10/PN16/PN40 cho đường ống, bình chứa, van, bơm trong nhà máy nước, hóa chất, PCCC, dầu khí? Hãy gửi Toàn Á thông tin:
DN (DN50/80/100/150/200…)
Tiêu chuẩn (JIS 10K, PN10, PN16, PN40, ANSI Class 150/300)
Áp lực, nhiệt độ, môi chất
Vật liệu inox 304 hay 316
Số lượng và yêu cầu CO‑CQ
Để nhận cấu hình chính xác, báo giá nhanh và chiết khấu dự án cho van chặn inox công nghiệp.
TỔNG KHO PHỤ KIỆN INOX TOÀN Á
Hotline/Zalo: 08654.66799
Điện thoại: 024.3647.3055 | 039.2299.168
Email: inoxtoana@gmail.com | khophukieninox@gmail.com
Địa chỉ: Số 115A, đường Phan Trọng Tuệ, Xã Đại Thanh, Thành phố Hà Nội
Website: https://khophukieninox.vn
!!! Chú ý: Công ty nhà máy Cơ Khí Toàn Á đã triển khai toàn diện tới 34 tỉnh/thành dịch vụ gia công – chế tạo – sản xuất thiết bị inox công nghiệp. Bạn có thể click để xem chi tiết từng khu vực tại đây.
Phụ trách sản xuất nội dung bởi: Mr. Hùng MBA – Chuyên gia Marketing với gần 20 năm kinh nghiệm (Phòng Marketing/ R&D – Công ty CP Chế tạo Cơ khí Toàn Á & Tổng kho phụ kiện Inox Toàn Á)
Mọi ý kiến đóng góp và hợp tác vui lòng liên hệ:
- Hotline/ zalo: 08.654.66799
- Email: lienhe@cokhitoana.vn
- Số 115A – Đường Phan Trọng Tuệ, Xã Đại Thanh, Thành phố Hà Nội.
Order by 2PM to get delivered next working day! We use 24 hours service with carriers in most cases so that you can get your order delivered on time.
There is £4.99 charge for delivery under £50 Orders. Additional charges will be imposed by our couriers for delivery to remote area, a surcharge may be levied to cover carriage to these areas.
There is £4.99 charge for delivery under £50 Orders. Additional charges will be imposed by our couriers for delivery to remote area, a surcharge may be levied to cover carriage to these areas.
2 reviews for Van Chặn Inox 304/316 – Van ngắt dòng DN15–DN300
Van chặn inox 304/316 DN15–DN300 là loại van dùng để ngắt hoàn toàn dòng chảy trong hệ thống đường ống công nghiệp và vi sinh, với vật liệu inox 304 hoặc 316, đáp ứng tiêu chuẩn JIS 10K, PN10, PN16, PN40, ANSI Class 150/300, phù hợp cho nước, khí, hơi, hóa chất, dầu, PCCC. Van chặn inox giúp ngắt hoàn toàn dòng chảy, phục vụ bảo trì, mở rộng hệ thống hoặc ngắt các nhánh dự phòng.
Tổng kho phụ kiện inox Toàn Á cung cấp van chặn inox 304/316 PN10/PN16/PN40 có CO‑CQ, hỗ trợ chọn đúng DN, PN, tiêu chuẩn và vật liệu, giá tốt, giao nhanh toàn quốc.
Van chặn inox 304/316 DN15–DN300, dùng để ngắt hoàn toàn dòng chảy trong hệ thống nước, khí, hơi, hóa chất. Hàng sẵn kho, CO‑CQ đầy đủ, giá tốt, giao nhanh toàn quốc. Gọi 08654.66799 để nhận báo giá.
In stock
- Miễn phí vận chuyển: với đơn hàng theo thực tế
- Thời gian giao hàng: giao ngay khi thanh toán
- Hình thức thanh toán: Chuyển khoản hoặc COD
Bạn cần tư vấn trước khi đặt hàng?
Liên hệ Phòng kinh doanh:
📞Hotline/Zalo: 024.3647.3055 – 039.2299.168
Thanh toán của bạn 100% An toàn tuyệt đối
Sản phẩm nên xem thêm
Van Chặn Inox 304/316 – Van ng... 1 ₫
Tổng Kho Phụ Kiện Inox Toàn Á –
Van chặn inox 304/316 DN15–DN300 là loại van dùng để ngắt hoàn toàn dòng chảy trong hệ thống đường ống công nghiệp và vi sinh, với vật liệu inox 304 hoặc 316, đáp ứng tiêu chuẩn JIS 10K, PN10, PN16, PN40, ANSI Class 150/300, phù hợp cho nước, khí, hơi, hóa chất, dầu, PCCC. Van chặn inox giúp ngắt hoàn toàn dòng chảy, phục vụ bảo trì, mở rộng hệ thống hoặc ngắt các nhánh dự phòng.
Tổng Kho Phụ Kiện Inox Toàn Á –
Tổng kho phụ kiện inox Toàn Á cung cấp van chặn inox 304/316 PN10/PN16/PN40 có CO‑CQ, hỗ trợ chọn đúng DN, PN, tiêu chuẩn và vật liệu, giá tốt, giao nhanh toàn quốc.
Van chặn inox 304/316 DN15–DN300, dùng để ngắt hoàn toàn dòng chảy trong hệ thống nước, khí, hơi, hóa chất. Hàng sẵn kho, CO‑CQ đầy đủ, giá tốt, giao nhanh toàn quốc. Gọi 08654.66799 để nhận báo giá.
