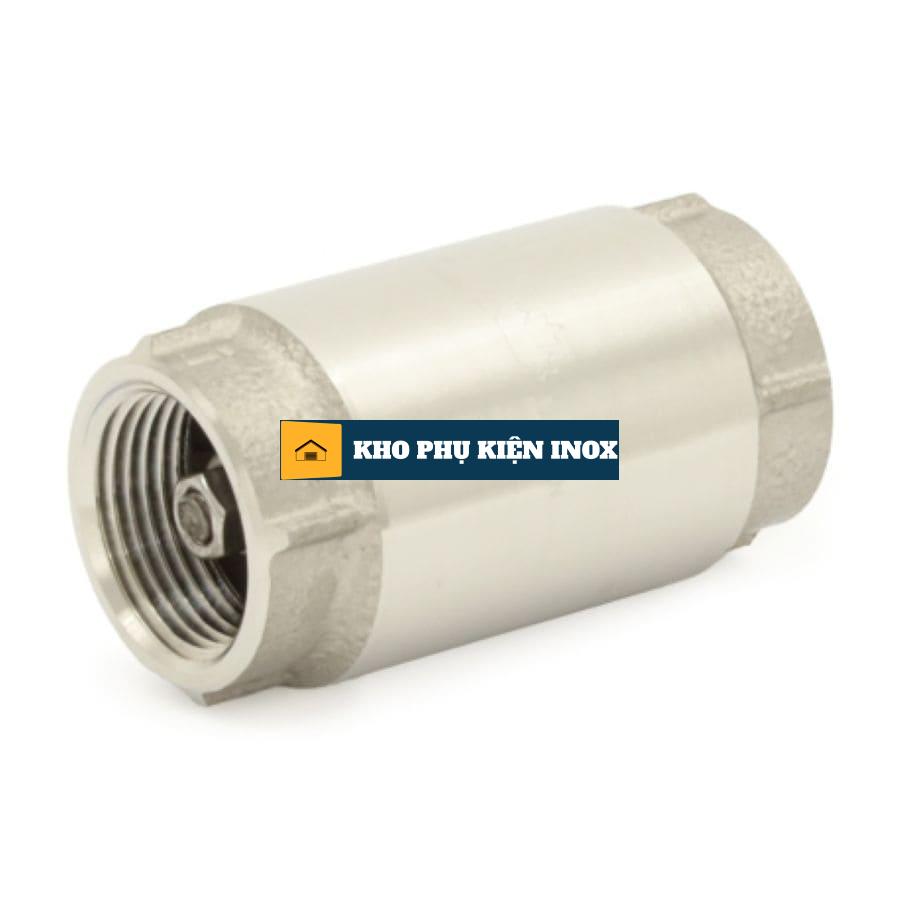

Van một chiều lò xo inox 304/316 DN15–DN200

Van một chiều lò xo inox 304/316 là thiết bị cho phép lưu chất đi theo một hướng và tự động ngăn dòng chảy ngược nhờ cơ cấu đĩa hoặc bi kết hợp lò xo hồi.

Khi áp suất phía trước đủ lớn, lò xo bị nén và van mở; khi dòng chảy giảm, dừng hoặc có xu hướng đảo chiều, lò xo đẩy đĩa/bi về vị trí đóng để hạn chế nước va và bảo vệ bơm. Van thường chế tạo từ inox 304 hoặc 316, kết nối ren, wafer, mặt bích hoặc clamp tùy model, kích thước phổ biến DN15–DN200.

Sản phẩm phù hợp hệ nước, khí nén, xử lý nước, hóa chất nhẹ, HVAC và một số hệ thực phẩm. Toàn Á hỗ trợ chọn đúng DN, áp lực, vật liệu, kiểu kết nối và gioăng theo điều kiện vận hành.

Van một chiều lò xo inox 304/316 DN15–DN200

Cơ cấu lò xo tạo khác biệt gì?

Van một chiều lò xo sử dụng lực đàn hồi của lò xo để đưa đĩa hoặc bi về vị trí đóng. Đây là điểm khác biệt so với van lá lật, vốn phụ thuộc nhiều vào trọng lượng lá van và hướng lắp đặt.

Chu trình làm việc gồm ba giai đoạn:

1. Bắt đầu có dòng chảy: áp suất đầu vào tăng.

2. Van mở: áp suất thắng lực lò xo, đẩy đĩa/bi khỏi bệ van.

3. Van đóng: khi áp suất giảm hoặc dòng chảy đảo chiều, lò xo ép đĩa/bi về bệ làm kín.

Nhờ cơ cấu này, van có thể đóng nhanh hơn một số loại van một chiều trọng lực, đặc biệt khi được chọn đúng áp suất mở và lắp đúng chiều mũi tên dòng chảy.

Van một chiều lò xo không cần tay gạt, tay quay, actuator điện hay khí nén. Thiết bị hoạt động tự động theo chênh áp của hệ thống.

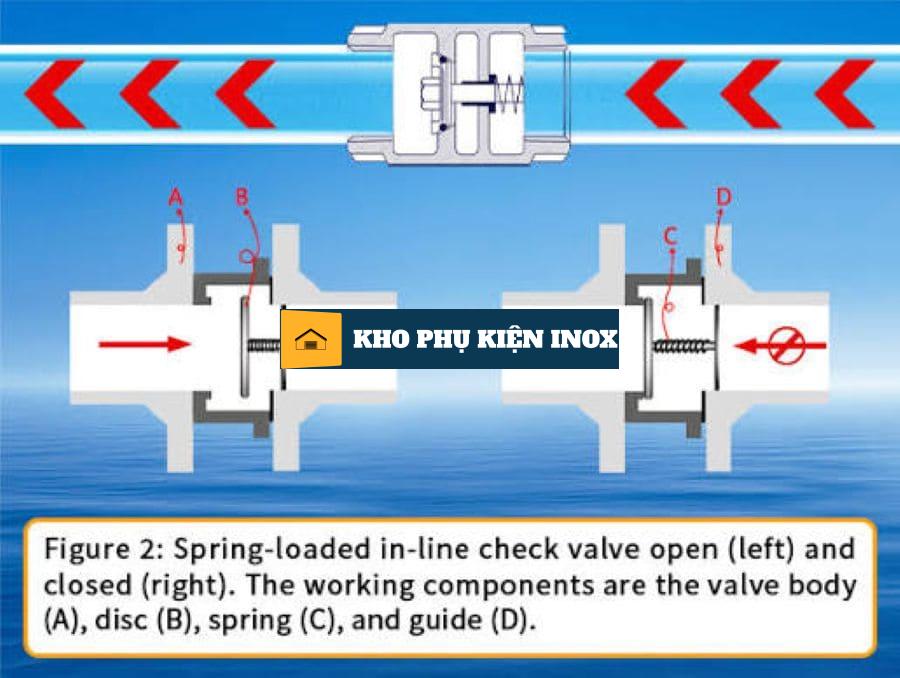

Sơ đồ nguyên lý van một chiều lò xo inox với đĩa van và lò xo hồi

Cấu tạo van một chiều lò xo inox

Thân van

Thân van là phần chịu áp lực và kết nối với đường ống. Vật liệu thường là inox 304 hoặc 316/316L.

• Inox 304: phù hợp nước, khí và môi chất ít ăn mòn.

• Inox 316/316L: nên cân nhắc khi môi trường có muối, clorua hoặc hóa chất phù hợp theo bảng tương thích.

Đĩa hoặc bi van

Tùy thiết kế, van có thể sử dụng:

• Đĩa van: phù hợp dòng spring check valve dạng đĩa.

• Bi van: thường gặp ở van một chiều bi lò xo cho đường kính nhỏ.

Bề mặt tiếp xúc cần kết hợp với seat/gioăng để bảo đảm độ kín khi áp suất ngược xuất hiện.

Lò xo hồi

Lò xo tạo lực đóng van. Thông số cần quan tâm:

• Vật liệu lò xo.

• Lực lò xo.

• Áp suất mở ban đầu.

• Khả năng chịu nhiệt.

• Khả năng chống ăn mòn.

Lò xo quá cứng có thể làm tăng tổn thất áp; lò xo quá yếu có thể khiến van đóng không đủ nhanh hoặc không kín trong điều kiện áp suất ngược.

Gioăng và bệ van

Gioăng có thể là EPDM, NBR, PTFE hoặc vật liệu khác tùy model. Việc chọn gioăng phải căn cứ vào:

• Môi chất.

• Nhiệt độ.

• Áp lực.

• Yêu cầu vệ sinh.

• Khả năng chịu hóa chất.

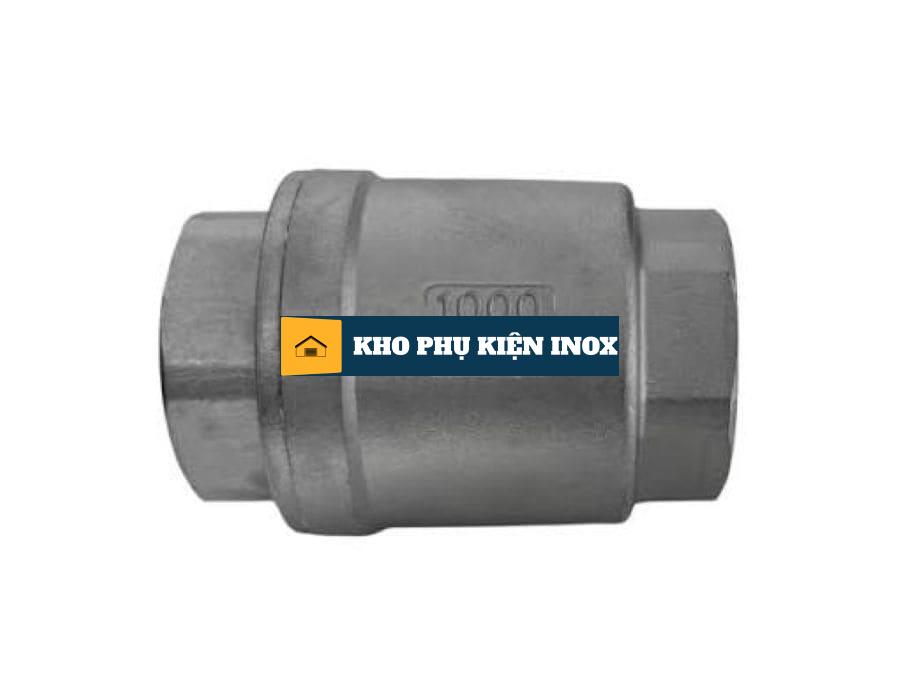

Thân van một chiều lò xo inox 304 có ký hiệu áp lực và chiều dòng chảy

Thông số kỹ thuật tham khảo van một chiều lò xo inox 304/316

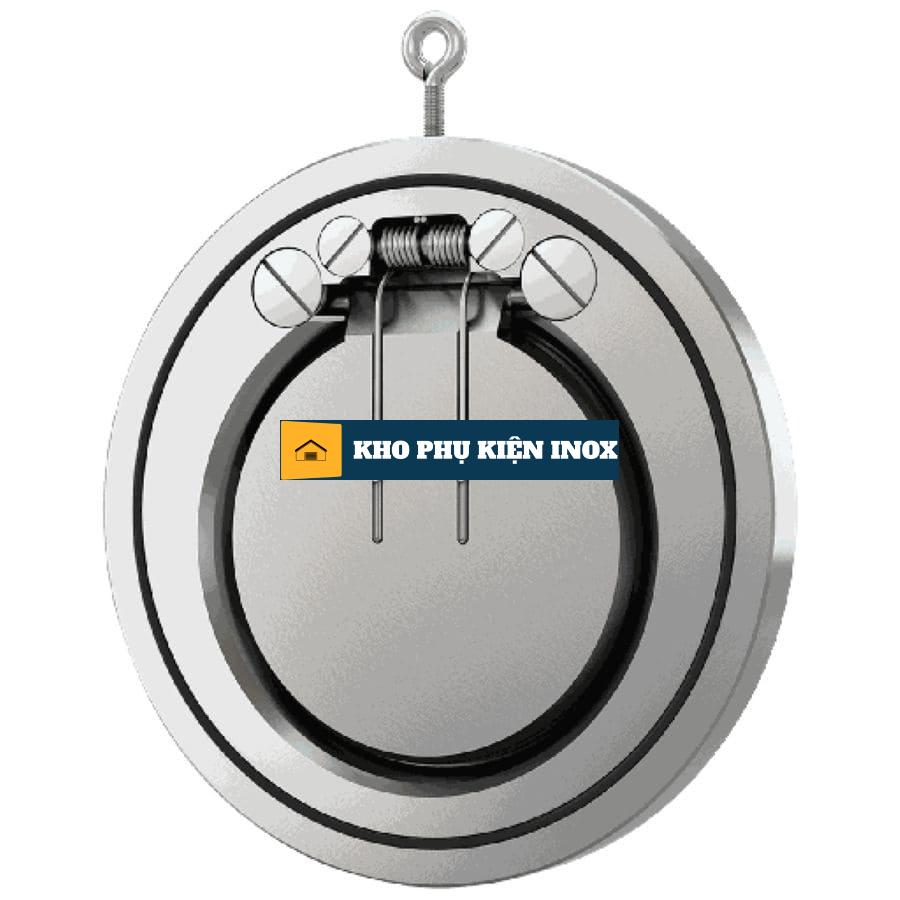

Van một chiều lò xo inox wafer PN10 PN16 cho đường ống công nghiệp

Các kiểu kết nối van một chiều lò xo inox 304/316

Nối ren

Van một chiều lò xo nối ren thường dùng cho DN nhỏ như DN15–DN50.

Ưu điểm:

• Gọn.

• Dễ lắp đặt.

• Phù hợp hệ thống nhỏ.

• Không cần máy hàn hoặc mặt bích.

Khi lắp ren, cần kiểm tra chuẩn ren BSP, NPT hoặc chuẩn khác. Không nên dùng phụ kiện khác chuẩn ren vì dễ rò rỉ hoặc hư ren.

Wafer

Van wafer được kẹp giữa hai mặt bích, thường phù hợp các tuyến DN lớn hơn. Ưu điểm là chiều dài ngắn, trọng lượng gọn và tiết kiệm không gian.

Cần kiểm tra:

• Khoảng cách giữa hai mặt bích.

• Chuẩn lỗ bulong.

• Hướng dòng.

• Gioăng hai mặt.

• Khoảng cách bảo trì.

Mặt bích

Van một chiều lò xo mặt bích phù hợp tuyến công nghiệp cần tháo lắp, kiểm tra và bảo trì thuận tiện. Khi chọn, phải đồng bộ DN, PN, tiêu chuẩn bích và bề mặt làm kín.

Clamp vi sinh

Với hệ thực phẩm, dược phẩm hoặc CIP/SIP, có thể chọn cấu hình clamp nếu model đáp ứng yêu cầu vệ sinh. Cần kiểm tra tiêu chuẩn clamp và vật liệu 316L/gioăng theo hồ sơ nhà máy.

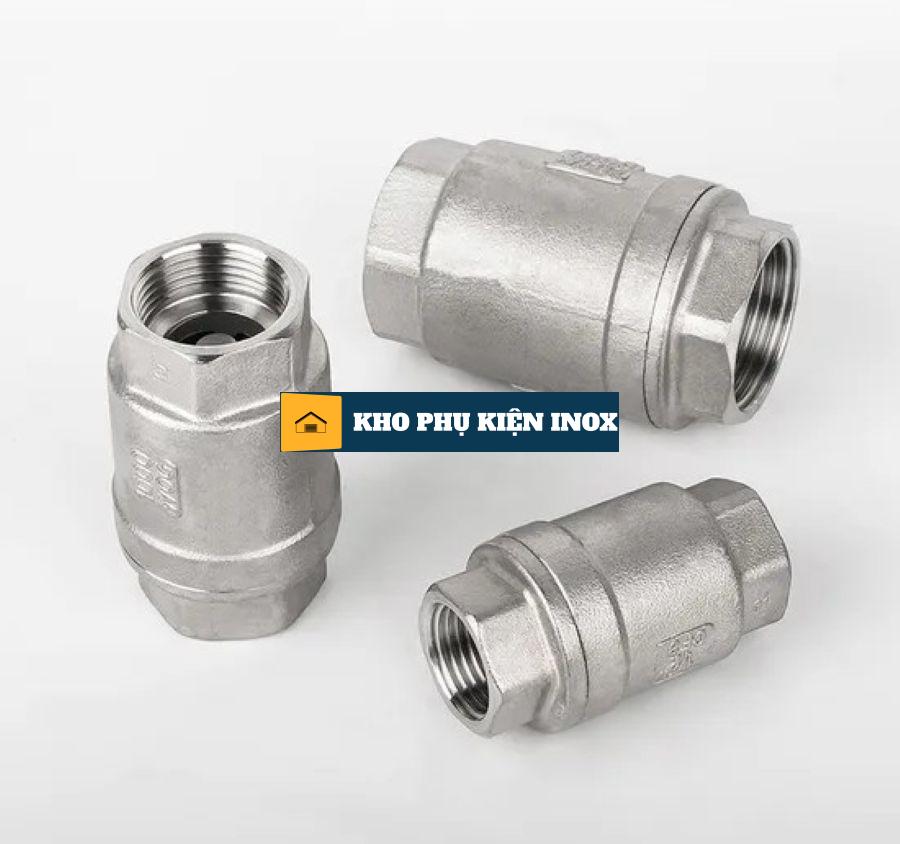

Van một chiều lò xo inox 316

Ứng dụng thực tế van một chiều lò xo inox 304/316

Bảo vệ máy bơm

Van được lắp sau bơm để ngăn nước hoặc môi chất chảy ngược khi bơm dừng. Điều này giúp giảm nguy cơ:

• Bơm quay ngược.

• Cánh bơm bị tác động ngược.

• Tụt áp trong tuyến hút/đẩy.

• Dòng chảy quay về bể hoặc thiết bị trước đó.

Hệ nước công nghiệp

Van phù hợp đường nước cấp, nước tuần hoàn, nước làm mát, nước xử lý và một số hệ nước thải. Inox 304 thường đáp ứng điều kiện môi trường thông thường; inox 316 phù hợp hơn khi có chất ăn mòn.

Hệ khí nén

Van một chiều lò xo inox có thể được dùng để ngăn dòng khí quay ngược giữa các nhánh hoặc bảo vệ thiết bị. Cần chọn đúng áp suất mở để không làm giảm lưu lượng khí quá mức.

Hệ hóa chất

Với hóa chất, không chỉ chọn inox 316 là đủ. Cần kiểm tra đồng thời:

• Nồng độ hóa chất.

• Nhiệt độ.

• Thời gian tiếp xúc.

• Vật liệu seat.

• Vật liệu lò xo.

• Áp suất làm việc.

Hệ HVAC

Van một chiều giúp ngăn dòng nước tuần hoàn đảo chiều khi bơm thay đổi trạng thái. Cấu hình nhỏ gọn phù hợp các tuyến phụ, nhánh bơm và cụm trao đổi nhiệt.

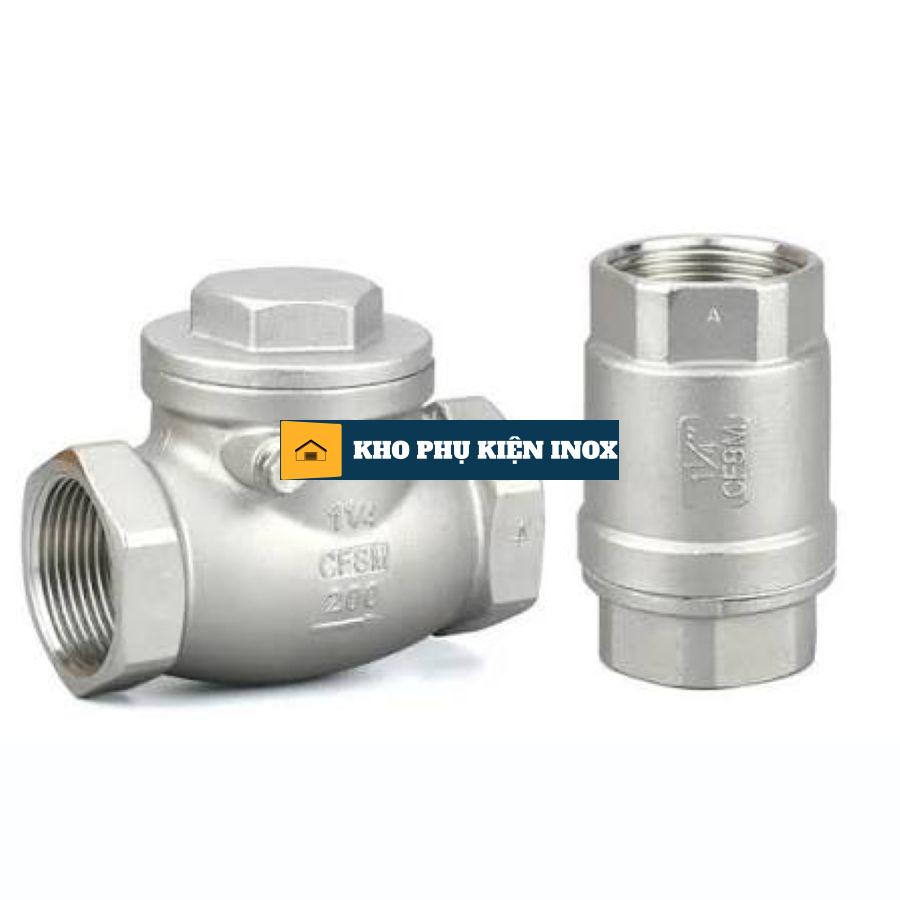

So sánh van một chiều lò xo với các loại van một chiều khác

Van một chiều lò xo inox lắp trên đường ống để bảo vệ máy bơm khỏi dòng ngược

Cách chọn đúng van một chiều lò xo

Chọn theo DN

Đối chiếu DN của ống hoặc thiết bị:

• DN15–DN25: nhánh nhỏ, thiết bị phụ trợ.

• DN32–DN50: hệ ren hoặc tuyến phụ.

• DN65–DN100: hệ công nghiệp vừa.

• DN125–DN200: tuyến lớn, thường dùng mặt bích hoặc wafer.

Chọn theo áp suất mở

Áp suất mở là mức chênh áp tối thiểu để van bắt đầu mở. Nếu áp suất mở quá cao, bơm phải làm việc nặng hơn và tổn thất áp tăng.

Chọn theo áp lực hệ thống

Cấp PN của van phải bằng hoặc cao hơn áp lực thiết kế. Không nên chỉ dựa vào áp lực vận hành bình thường; cần xét cả áp lực đỉnh và hiện tượng tăng áp khi bơm khởi động/dừng.

Chọn theo hướng lắp

Kiểm tra catalogue xem van có lắp được:

• Trên tuyến ngang.

• Trên tuyến đứng dòng đi lên.

• Trên tuyến đứng dòng đi xuống.

Luôn lắp theo mũi tên trên thân van.

Chọn vật liệu

• Inox 304: nước, khí, môi trường phổ thông.

• Inox 316/316L: hóa chất phù hợp, môi trường muối/clorua, yêu cầu chống ăn mòn cao hơn.

Chọn gioăng

• EPDM: nước và một số ứng dụng thực phẩm.

• NBR: dầu và môi chất phù hợp.

• PTFE: hóa chất và nhiệt độ cao hơn, tùy giới hạn của model.

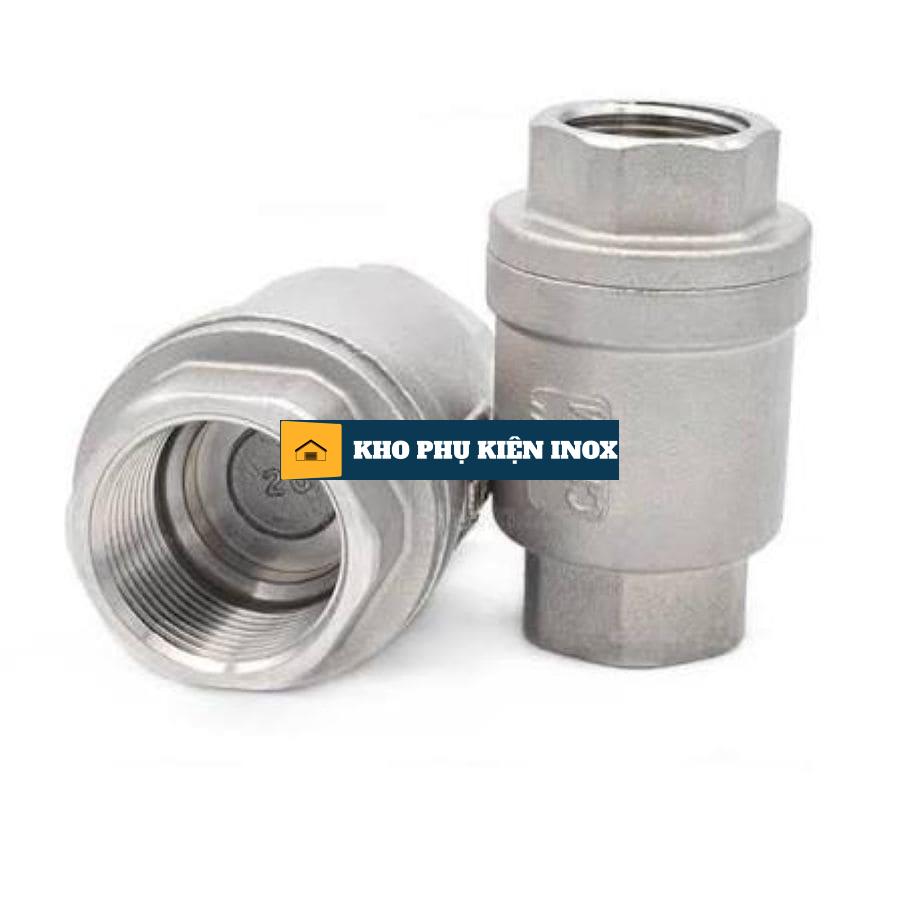

Cách chọn van một chiều lò xo inox chuẩn

Lưu ý lắp đặt

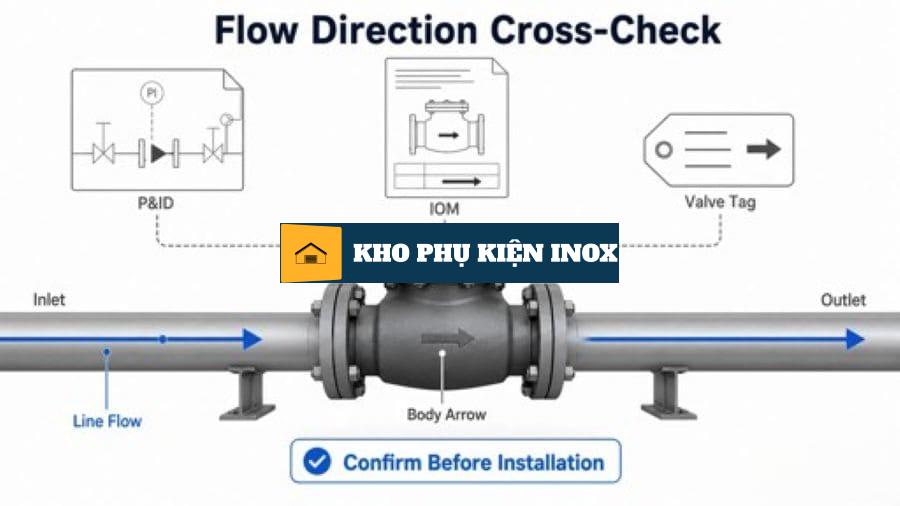

1. Kiểm tra mũi tên trên thân van.

2. Làm sạch đường ống trước khi lắp.

3. Không để xỉ hàn, cặn kim loại hoặc dị vật lọt vào van.

4. Đảm bảo đường ống không tạo lực kéo lệch lên thân van.

5. Với van ren, dùng vật liệu làm kín tương thích.

6. Với van wafer/mặt bích, căn tâm hai mặt bích trước khi siết.

7. Siết bulong theo đường chéo.

8. Không dùng van để ép hai mặt bích lệch nhau.

9. Chạy thử ở áp suất thấp trước.

10. Kiểm tra rò rỉ và tiếng va đập sau khi vận hành.

Nếu van phát ra tiếng gõ mạnh, cần kiểm tra tốc độ dòng, áp suất mở, chiều lắp và tình trạng lò xo.

Bảo trì

Van một chiều lò xo thường không cần thao tác điều khiển hằng ngày, nhưng vẫn cần kiểm tra định kỳ:

• Thân van có rò rỉ không.

• Gioăng có chai, nứt hoặc biến dạng không.

• Đĩa/bi có di chuyển tự do không.

• Lò xo có bị gỉ hoặc yếu không.

• Có cặn bẩn bám trên seat không.

• Hướng dòng có bị lắp ngược không.

Tần suất kiểm tra phụ thuộc vào độ sạch của môi chất, số giờ vận hành, nhiệt độ và mức độ ăn mòn.

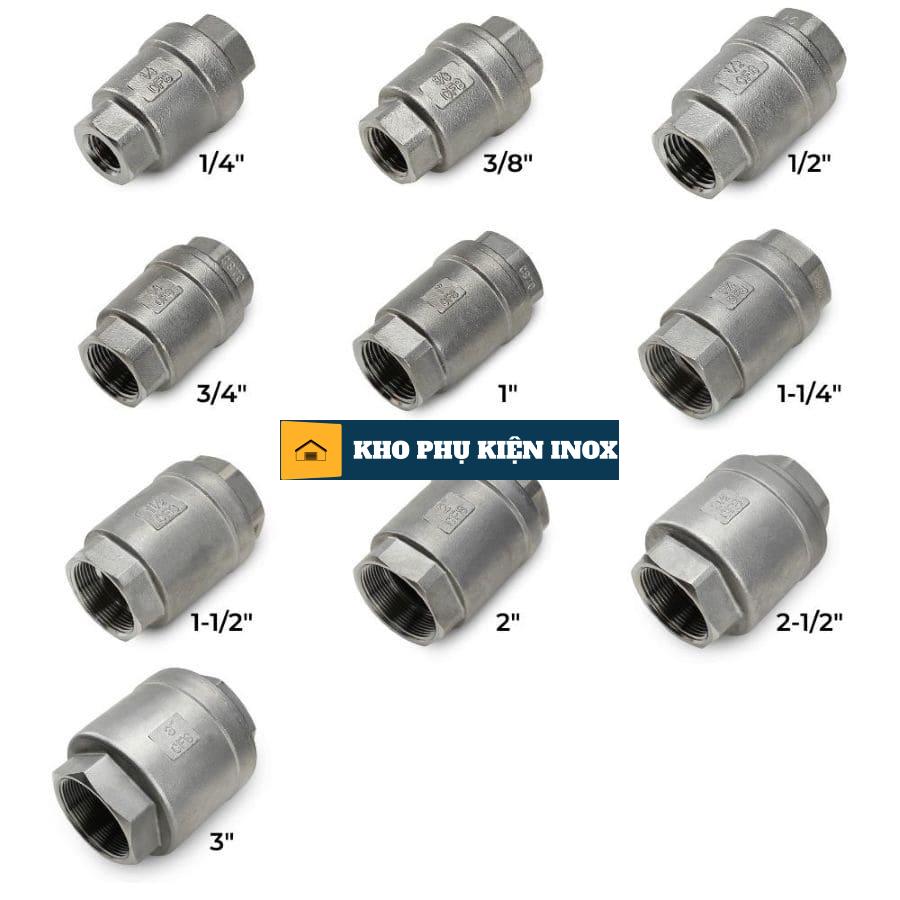

Bảng giá các loại van một chiều lò xo inox

Bảng giá tham khảo van một chiều lò xo

Giá phụ thuộc vào vật liệu, DN, PN, kiểu kết nối, gioăng, thương hiệu và số lượng. Gửi BOQ hoặc thông số kỹ thuật để nhận báo giá chính xác.

FAQ: Các câu hỏi thường gặp về van một chiều lò xo

Van một chiều lò xo inox là gì?

Đây là loại van cho phép dòng chảy đi theo một chiều và tự động ngăn dòng ngược bằng lò xo hồi. Khi áp suất đầu vào đủ lớn, van mở; khi áp suất giảm hoặc dòng đảo chiều, lò xo đẩy đĩa/bi về bệ làm kín.

Van một chiều lò xo khác van lá lật thế nào?

Van lò xo dùng lực đàn hồi để đóng, còn van lá lật chủ yếu dựa vào dòng chảy và trọng lực. Van lò xo thường đóng nhanh hơn, nhưng cần kiểm tra áp suất mở và tổn thất áp.

Van một chiều lò xo inox có bảo vệ máy bơm không?

Có. Van thường được lắp ở phía đẩy của bơm để ngăn dòng chảy quay ngược khi bơm dừng, giúp giảm nguy cơ bơm quay ngược và hạn chế tác động bất lợi lên hệ thống.

Van một chiều lò xo inox chịu áp lực bao nhiêu?

Tùy model, van có thể có cấp PN10, PN16, PN25 hoặc PN40. Cần đối chiếu catalogue của đúng sản phẩm, DN, nhiệt độ và vật liệu gioăng thay vì áp dụng một mức chung cho mọi van.

Van một chiều lò xo lắp theo chiều nào?

Lắp theo mũi tên trên thân van, hướng từ đầu vào đến đầu ra. Lắp ngược chiều có thể khiến van không mở, gây tăng tổn thất áp hoặc làm hệ thống không hoạt động.

Van một chiều lò xo inox lắp đứng được không?

Tùy thiết kế. Một số model lắp được cả ngang và đứng; một số model yêu cầu dòng đi lên hoặc có giới hạn hướng lắp. Cần kiểm tra catalogue trước khi thi công.

Nên chọn inox 304 hay inox 316?

Inox 304 phù hợp nước, khí và môi chất ít ăn mòn. Inox 316/316L nên được cân nhắc cho môi trường có muối, clorua, hóa chất hoặc yêu cầu chống ăn mòn cao hơn.

Van một chiều lò xo inox có dùng cho hóa chất không?

Có thể dùng nếu inox, lò xo, seat và gioăng tương thích với hóa chất cụ thể. Cần cung cấp tên hóa chất, nồng độ, nhiệt độ và áp suất để lựa chọn an toàn.

Van một chiều lò xo inox có dùng cho thực phẩm không?

Có thể dùng khi sản phẩm đáp ứng yêu cầu vệ sinh của hệ thống, thường là inox 316L, kết nối clamp và gioăng phù hợp. Với ứng dụng dược phẩm, cần kiểm tra thêm bề mặt, hồ sơ vật liệu và tiêu chuẩn nhà máy.

Toàn Á có CO-CQ cho van một chiều lò xo inox không?

Toàn Á hỗ trợ CO-CQ và tài liệu kỹ thuật theo lô hàng hoặc yêu cầu dự án. Khi liên hệ, hãy cung cấp DN, vật liệu 304/316, kiểu kết nối, PN, môi chất và số lượng.
